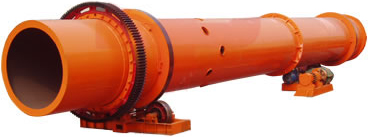

回转干燥机

发布时间：2013-06-22
文章标签：回转干燥机



概述：
　　回转干燥机是传统干燥设备之一，设备运转可靠，操作弹性大、适应性强、处理能力大，广范应用于冶金、建材、化工、洗煤、化肥、矿石、沙、粘土、高岭土、糖等领域，直径：Φ600-Φ4000，长度视干燥要求确定。进入干燥筒体内的湿物料被转筒壁上的抄板反复抄起、抛落，在下落的过程中被打散装置破碎成为细小颗粒，比面积大幅度增加，与热风充分接触、干燥。
回转干燥机简介：
　　滚筒烘干机主要由回转体、扬料板，传动装置，支撑装置及密封圈等部件组成。干燥机是一个与水平方向略成倾斜的圆筒，物料从较高的一端加入，高温热烟气与物料并流进入筒体，随着筒体的转动，物料由于重力的作用运行到较低一端。在圆筒内壁上装有抄板，把物料抄起又洒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前行。干燥后的产品从底端下部收集。
回转干燥机特点：
　　滚筒烘干机处理能力大，燃料消耗少，干燥成本低。干燥机具有耐高温的特点，能够使用高温热风对物料进行快速干燥。可扩展能力强，设计考虑了生产余量，即使产量小幅度增加，也无需更换设备。设备采用调心式拖轮结构，拖轮与滚圈的配合好，大大降低了磨损及动力消耗。专门设计的挡轮结构，大大降低了由于设备倾斜工作所带来的水平推力。抗过载能力强，筒体运行平稳，可靠性高。
回转干燥机使用范围：
　　1：化工、矿工、冶金等行业，如矿石、矿渣、煤、金属粉末、粘土、硅藻土、高岭土。
　　2：农业、饲料、肥料行业，如秸秆、牧草、锯末、树叶、鱼粉、玉米、水稻、小麦、玉米酱、淀粉渣、酒糟、药渣、果渣、酱油渣、甘蔗渣、草炭、有机复合肥、污泥、水产品废料、食品厂废料、屠宰厂废料、有机肥料、无机肥料、磷肥硫铵。
　　3：对有特殊要求的粉状、颗粒状物料干燥。如各种结晶体、轻质碳酸钙、活性白土、磁粉、石墨、无机泥浆、陶土、石灰浆、矿石泥浆、磷矿渣、铝厂赤泥。
　　4：要求低温干燥，且需要大批量连续干燥的物料。
型号与规格参数表：

型号

转筒直径(mm)

转筒长度(m)

倾斜度(o)

转速(r/min)

重量(t)

功率(kw)

容积(m3)

Ф0.6×8

Ф600

8

3-5

8

5.1

4

2.26

Ф0.8×10

Ф800

10

3-5

7.2

6.9

4

5.02

Ф1.0×10

Ф1000

10

3-5

6.73

7.5

5.5

7.85

Ф1.2×12

Ф1200

12

3-5

5.8

13.1

11

13.31

Ф1.5×12

Ф1500

12

3-5

4.8

22.3

15

21.2

Ф1.8×14

Ф1800

14

3-5

3.2

45.8

30

48.22

Ф2.2×18

Ф2200

18

3-5

3

50.3

37

70.43

Ф2.4×20

Ф2400

20

3-5

2.83

78.4

45

90.43

Ф2.8×24

Ф2800

24

3-5

2.59

97

75

147.8

Ф3.0×20

Ф3000

20

3-5

2.6

102

55

141.3

Ф3.0×25

Ф3000

25

3-5

2.6

110

75

176.7
功格与性能参数表：

产品规格（m）

生产能力（T/H）

主机

主减速机

重量（T）

功率(kw)

型号

型号

速比

φ1.2×10m

2.5

7.5

Y160M-R3

ZL50-16-1



13.5

φ1.5×12m

3.3-4.9

10

Y160L-6B3

JZQ500-III-2F



18.9

φ1.5×15m

4-6

18.5

Y200L-6

JZQ500-III-2F



21

φ1.8×12m

4-6

11

Y200L-6

ZQ50-16II-2

16.46

22.33

φ2.2×12m

7-12

18.5

Y160L-6

JZQ650-III

31.5

37.6

φ2.2×14m

7-12

18.5

Y160L-6

JZQ750-III

31.5

40

φ2.2×16m

12

30

Y225M-6

JZQ750-III

31.5

45

φ2.4×14m

12

30

Y250M-6

JZQ750-III

31.5

51

φ2.4×18m

10-13

37

Y250M-6

ZL85-13-1

27.16

54

φ2.4×20m

10-14

37

Y250M-6

ZL85-13-1

27.16

54.14

φ3×20m

25

55

Y250M-4

ZL100-16-1

41.52

78

φ3×25m

32-36

75

YR280M-4

ZL100-16-1

41.52

104.9
