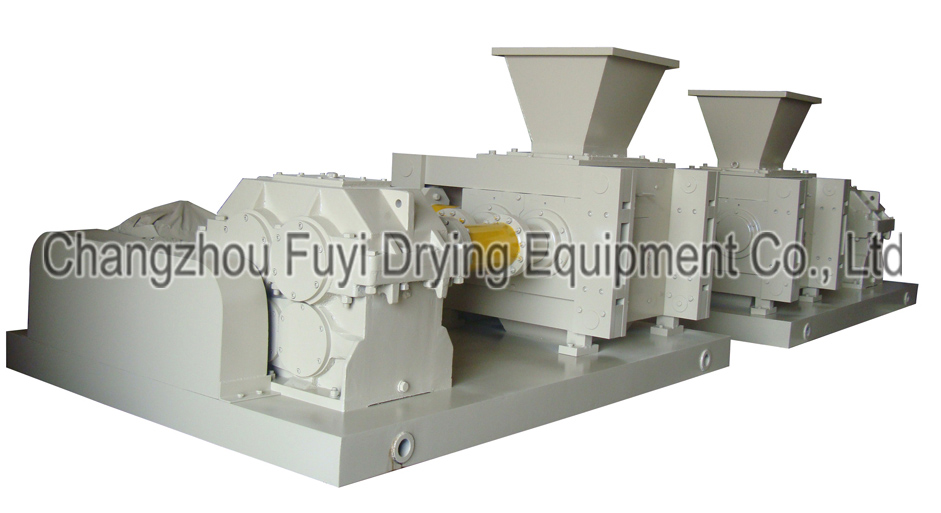

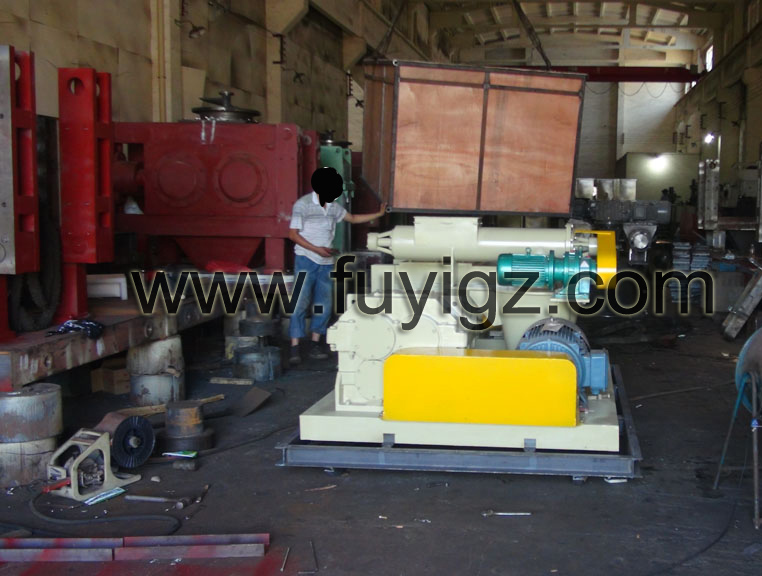

گرانولاتور سری DH240 –o type دستگاه تغییر شکل داده شده ی سری DH است که از نظر ساختاری شبیه سری های DH معمولی است ولی از نظر فشار کاری تقویت شده و فشار بیش تری برای تولید گرانول ایجاد می کند. اشکال گرانول ها می تواند به صورت دوار، چهارگوش، بیضوی و یا سایر اشکالی که بر روی رولرها تعبیه شده است، باشد.
◆ الولتور پیاله ای: این الواتور قادر است که مواد اولیه را از سطح به داخل بونکر ها یا مخازن کوچک در بالای خط تولید منتقل نماید.
◆ مخازن نگهداری: این مخازن دارای ویبراتورهایی است که برای جلوگیری از انسداد و گرفتی مواد در انها تعبیه شده، این مخازن برای نگهداری موقت مواد اولیه در خطوط تولید پیوسته به کار می روند.
◆ اسکرو فیدر تغذیه کننده: این اسکرو فیدر به گونه ای طراحی شده که دور الکتروموتور آن توسط سیستم کنترل دور فرکانسی قابل تنظیم است، و می تواند مواد خارج شده از مخازن را با مقادیر دقیق کنترل شده پیوسته به داخل دستگاه کامپکتور تغذیه کند.
◆ فیدر تغذیه فشاری: این دستگاه از یک حلزون مارپیچ مخروطی تشکیل شده که درون یک محفظه مخروطی می چرخد و مواد را پیش فشرده کرده و به داخل دستگاه کامپکتور اصلی با فشار تزریق می کند. الکتروموتور این دستگاه توسط سیستم کنترل دور فرکانسی قابل تنظیم است.

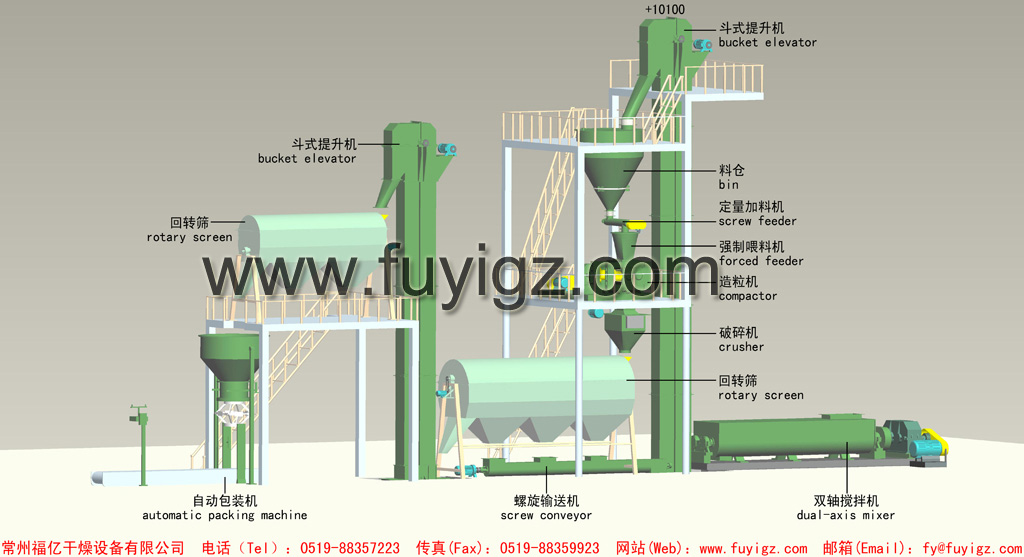

◆ دستگاه کامپکتور: این دستگاه از بخش های زیر تشکیل شده است: بلوک های چپ و راست، محفظه یاتاقان های اصلی، یاتاقان های اصلی، سازه دستگاه، رولر های فولاد الیاژی سخت کاری شده، کوپلینگ های انتقال قدرت از گیربکس به رولرها، گیربکس اصلی با دو خروجی هم دور و موازی، الکتروموتور اصلی، پکیج هیدرولیک و جک های هیدرولیک.
◆ کراشر(خرد کن): اصول کار این دستگاه به صورتی است که مواد فشرده شده توسط رولرهای کامپکتور که به صورت ورقه ای است، وارد این دستگاه می شود، سپس توسط دو یا سه عدد محور دندانه دار خرد شده و از درون ورقه مشبک زیرین خارج می شود. این دستگاه راندمانی به اندازه سطح ورقه های مشبک خروجی و تعداد دستک ها و دندانه های محور خرد کننده دارد.
◆ دستگاه سرند: این دستگاه به گونه ای طراحی شده که در چند جهت حرکت رفت و برگشتی و دورانی داشته، و با لرزش خود قادر به سرند کردن مواد مختلف است. راندمان خروجی بالا، صدای کم و مصرف الکتریکی کم از خصوصیات این دستگاه است.
مدل | DH240 |
قطر رولر (میلیمتر) | Φ240 |
عرض مفید رولر (میلیمتر) | 300 |
سرعت رولر (دور بر دقیقه) | 80 |
اندازه گرانول ها (میلیمتر) | 3-10mm |
قابلیت فشرده شدن گرانول ها | 25N-30N |
ظرفیت محصول نهایی (کیلوگرم) | 2-2.5t/h |
توان مصرفی دستگاه اصلی (کیلو وات) | 45 |
توان مصرفی کل خط تولید (کیلو وات) | 60 |
ابعاد دستگاه | 2300×1700×1900 |
وزن کل خط تولید | 5 |

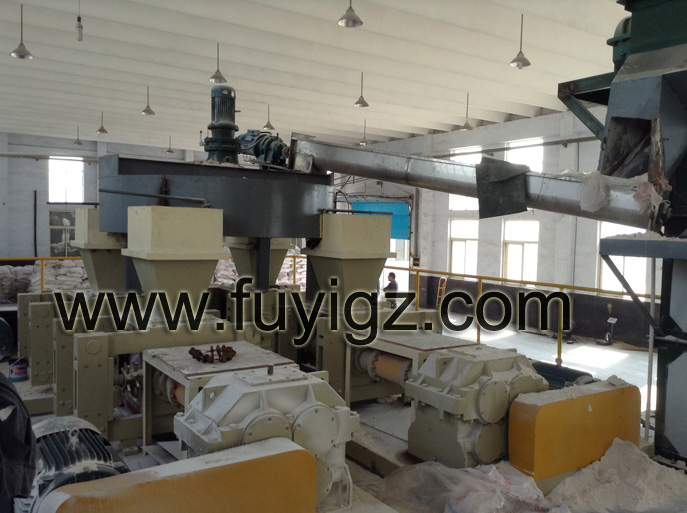

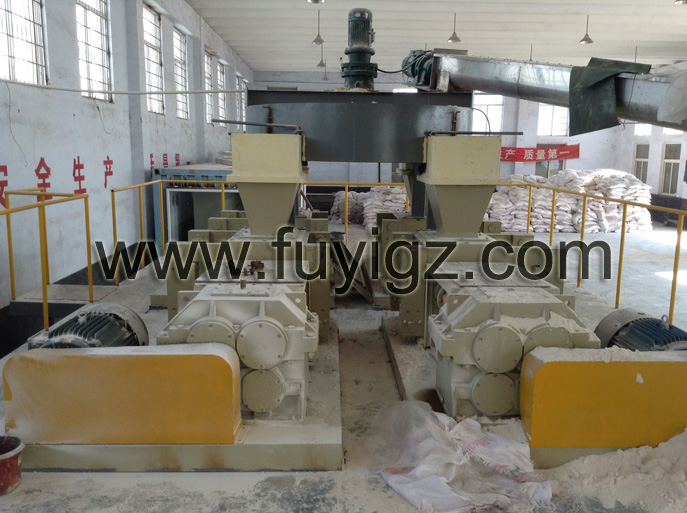

فیدر تغذیه فشاری→اسکرو فیدر قابل کنترل→سیلو→الواتور زنجیری→میکسر→مواد اولیه
↑ گرد و غبار ↓
کامپکتور←کراشر ( خرد کن)←سرند ویبراتور←نقاله حلزونی مواد برگشتی
↓
محصول نهایی
