tên: Máy định lượng đóng gói

từ khóa:
Mô tả: Cc my mc cng nghiệp đng gi tự động ha đang thay đổi cc phương php gia cng như quy trnh đng gi , khu chứa đng gi v vật liệu……

Chi tiết

Máy định lượng đóng gói

Các máy móc công nghiệp đóng gói tự động hóa đang thay đổi các phương pháp gia công như quy trình đóng gói , khâu chứa đóng gói và vật liệu .Có thể tự động kiểm soát hệ thống đóng gói để nâng cao công suất sản xuất và chất lượng sản phẩm .Giảm bớt các công đoạn để giảm bớt lỗi từ việc in ấn hoặc các công đoạn khác , có hiệu quả trong việc giảm bớt lao động cho công nhân và tiết kiệm năng lượng



Nguyên lý hoạt động

Sau khi máy định lượng đóng gói đi vào trạng thái tự động vận hành , hệ thống kiểm soát trọng lượng mở cửa nạp liệu , thiết bị nạp liệu này có 2 phương thức nạp liệu đó là nhanh và chậm : khi trọng lượng vật liệu đạt đến giá trị thiết lập nạp liệu nhanh thì sẽ dừng lại trạng thái đó và duy trì trạng thái nạp liệu chậm ; Khi trọng lượng của nguyện liệu đạt đến giá trị thiết lập cuối cùng , cửa nạp liệu sẽ đóng lại , hoàn thành quá trình ước lượng trọng lượng động . Lúc này , hệ thống kiểm tra sẽ tiến hành kiểm tra xem thiết bị kẹp túi có phải đang nằm trong trạng thái dự tính hay không , sau khi bao tải đã được kẹp chặt , hệ thống sẽ gửi tính hiệu kiểm soát để mở cửa xả nguyên liệu của đẩu cân đo trọng lượng , vật liệu sẽ được đưa vào bao tải , khi xả xong vật liệu , cửa xả vật liệu của phễu cân đo sẽ tự động đóng lại . Sau khi vật liệu được hút chân không xong , thiết bị kẹp bao sẽ được nới lỏng , bao đóng gói tự động rơi xuống và được tiến hành may lại , vận chuyển đến công đoạn tiếp theo . Hình thành 1 vòng tuần hoàn tự động vận hành .



Cấu trúc chính

Cấu tạo của máy định lượng đóng gói bao gồm thiết bị cân đo , xe nhỏ , thiết bị may bao và vận chuyển , hệ thống khí nén , hệ thống lọc bụi , thiết bị kiểm soát định lượng đóng gói và các thành phần khác . Những bộ phận ảnh hưởng đến tốc độ đóng gói và độ chuẩn xác của máy bao gồm thiết bị cân đo đơn vị , kho dự trữ nguyên liệu , cửa điều chỉnh , thiết bị cắt nguyên liệu , cân , thiết bị kẹp túi , khung đỡ , thiết bị điều khiển điện và các thiết bị khác . Kho dự trữ nguyên liệu là thuộc loại kho hòa hoãn , dùng để dự trữ vật liệu và để cung cấp cho dòng chẩy vật liệu đồng đều nhất . Cửa điều chỉnh nằm ở phía dưới của kho dự trữ nguyên liệu , dùng để phong tỏa vật liệu tại kho dự trữ khi mà thiết bị tiến hành kiểm tra sửa chữa hoặc gặp vấn đề trục trặc . Thiết bị cắt nguyên liệu bao gồm phễu cắt nguyên liệu , cửa cắt nguyên liệu , linh kiện khí nén , cửa van và các thành phần khác . Trong quá trình cân nặng sẽ có 2 mức độ nạp liệu nhanh và chậm , 2 mức độ nạp liệu nhanh chậm của dòng vật liệu có thể điều chỉnh riêng biệt , do đó đảm bảo các yêu cầu về độ chính xác và tốc độ đóng gói định lượng quy mô để đáp ứng các yêu cầu về đo lường . Vai trò của cổng van là dùng để cân bằng áp lực không khí trong hệ thống . Cấu tạo của cân chủ yếu bao gồm đẩu cân , giá chịu lực và máy cân cảm biến , hoàn thành từ việc cân nặng đến việc chuyển đổi các tín hiệu điện và truyền tới các đơn vị kiểm soát . Thiết bị kẹp bao chủ yếu bao gồm cơ cấu kẹp bao , nguyên kiện khí nén và các thành phần khác , với vai trò chủ yếu là kẹp chặt túi bao bì , để các vật liệu đã hoàn thành việc cân nặng rơi xuống túi bao bì . Thiết bị điều khiển điện bao gồm thiết bị điều khiển hiển thị trọng lượng , nguyên kiện điện , tủ điều khiển , với vai trò là kiểm soát hệ thống làm việc , có tác dụng làm cho cả hệ thống hoạt động theo thứ tự bằng việc thiết lập trước quy trình hoạt động vào hệ thống .



Đặc điểm kỹ thuật

1)Các vật liệu có tiếp xúc với các thiết bị có thể được chọn làm bằng thép không gỉ , để đáp ứng tất cả yêu cầu đóng gói

2)Vô cấp độ điều chỉnh tốc độ và chiều dài của túi bao bì . Tốc độ đóng gói và chiều dài của túi bao bì được điều chỉnh vô cấp trong phạm vi quy định . Không cần phải thay linh kiện , đơn giản và tiện lợi .

3)Sử dụng quang điện để kiểm tra , ổn định và đáng tin cậy .

4)Dựa vào nhiệt độ đã cài đặt trước , có thể sử dụng các vật liệu túi khác nhau , sử dụng niêm phong kép , cân bằng nhiệt độ tốt để đảm bảo chất lượng thẩm mỹ của miệng niêm phong .

5)Vận hành và sửa chữa đơn giản .

6)Kết cấu đơn giản , dáng vẻ thẩm mỹ .

7)nhẹ và tiện lợi cho việc di dời .

8)Tính năng ưu việt , tuổi thọ cao .

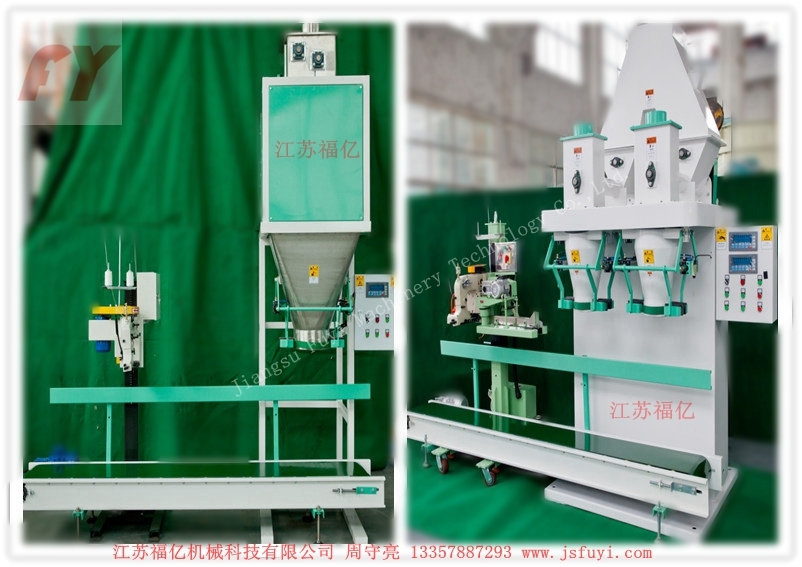

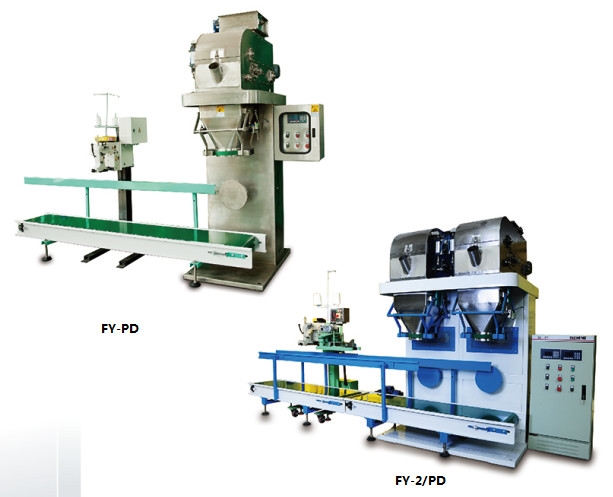

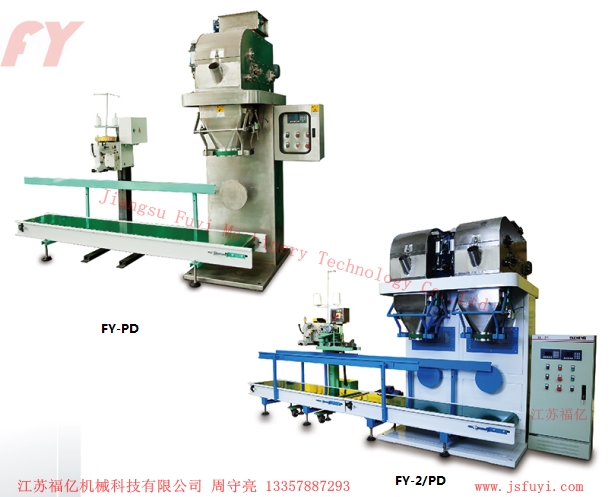

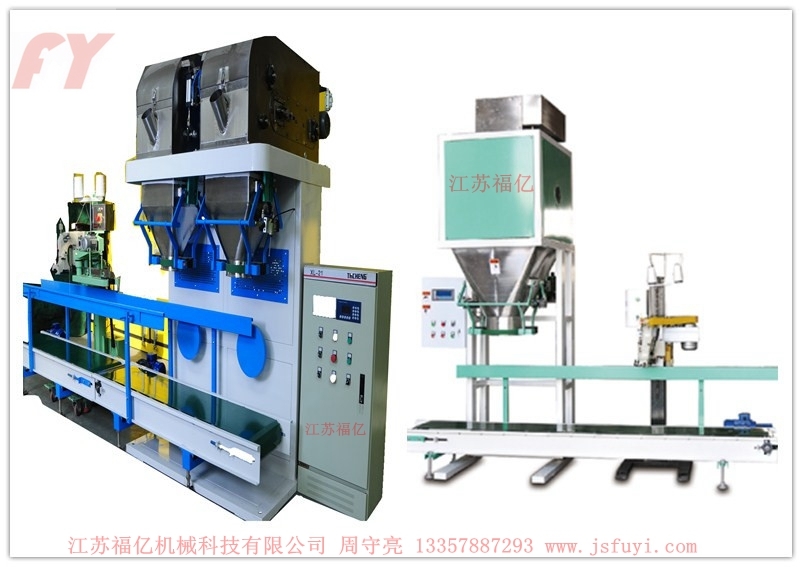

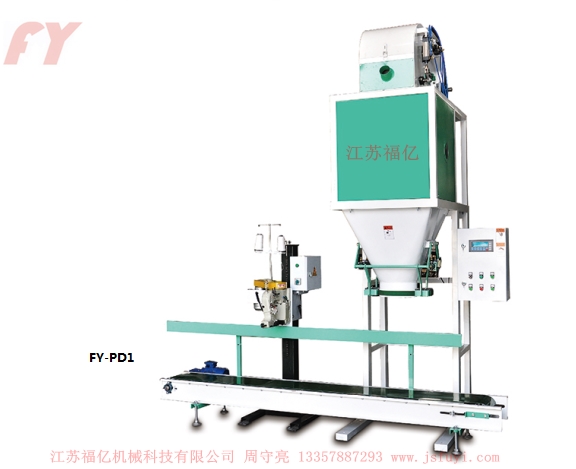

一.  Những dòng máy định lượng đóng gói hạt vật liệu .

Những dòng máy này được chia ra thành cân đơn trọng lượng cả bì , cân đôi trọng lượng trừ bì , cân đơn trọng lượng trừ bì .





Phạm vi sử dụng

Thích hợp dùng cho các loại bao bì thường dụng có tính lưu động tốt của các loại hạt vật liệu vừa và nhỏ : ure , phân bón hỗn hợp, dạng hạt kali clorua, polypropylene, phân bón hạt, hạt nhựa, gạo, kim cương, loại corundum, sỏi, cát hoặc các dạng định lượng đóng gói của các vật liệu có chứa bột .

 Đặc điểm của sản phẩm

  1) Các bộ phận tiếp xúc với vật liệu được làm bằng thép không gỉ , chống ăn mòn , tiêu chuẩn vệ sinh cao , tuổi thọ cao .

  2)Phễu nạp liệu có thiết kế độc đáo , xi lanh đôi , miệng của phễu có thể điều chỉnh và biến hóa theo các vật liệu khác nhau , đảm bảo yêu cầu về độ chính xác và tốc độ cao . đễ dàng bảo trì và làm sạch .

  3)Cân đôi có thể thiết lập luân phiên , hoạt động độc lập . Tiện cho các chế độ hoạt động khác nhau , phạm vi định lượng rộng , độ chính xác cao , tốc độ định lượng nhanh . Thích hợp dùng cho định lượng và đóng gói bao tải dạng lớn .

  4)20 loại trọng lượng đóng gói khác nhau được lưu trữ để đáp ứng nhiều loại định lượng và đóng gói , có thể đưa ra được công thức nhanh và tiện lợi .

  5)Hàng nhập khẩu chất lượng cao , các thiết bị điện trong nước và các thiết bị nguyên kiện khí nén , đảm bảo thiết bị hoạt động ổn định và đáng tin cậy .



Thông số kỹ thuật



Mẫu



Phạm vi đóng gói

Tốc độ đóng gói

- Độ chính xác

Kích thước bên ngoài ( bao gồm máy niêm phong vận chuyển 3.5m )

Nguồn điện - công suất

Khí nén

Thiết bị tùy chọn

các thiết bị

Cân đơn trọng lượng có bì

20-50 kg/ bao



200-300bao / giờ

Tùy thuộc vào các đặc tính vật liệu



L1400×1200×2100mm

AC380V/Khoảng 0.1kw



0.5~0.7

Mpa





Băng tải kín , máy niêm phong  ( niêm phogn theo yêu cầu của khách hàng )



Bộ phận tiếp xúc với vật liệu được làm bằng thép không gỉ SUS304

Cân đôi trọng lượng không bì

800-1000bao / giờ

L4600×2000×3800mm

AC380V/Khoảng 0.2kw

Cân đơn trọng lượng không bì

400-500bao / giờ

L4600×2000×3500mm

AC380V/Khoảng 0.3kw



二.Các dòng máy định lượng đóng gói các vật liệu dạng bột

Các dòng máy này được chia ra thành cân vít xoay to nhỏ trọng lượng có bì , cân đôi vít xoay to nhỏ trọng lượng không bì , cân đôi vít xoay trọng lượng không bì

Phạm vi sử dụng

Thích hợp cho việc đóng gói các loại nguyên liệu bột thông thường : Amoni sulfat, kali sulfat, natri sulfat, hydroxit nhôm, canxi cacbonat, natri cacbonat, kali bột fenspat, bột gốm, thuốc nhuộm, bột màu, thuốc thú y, bột và các chất phụ gia khác . Loại máy này sử dụng phương pháp đo lường trọng lượng không bì , thiết bị nạp liệu nạp liệu vít xoay đôi to nhỏ đặc chế ( kiểm soát biến tầng ) , thùng đo trọng lượng đôi xem kẽ ( 3 bộ thiết bị cảm biến đo trọng lượng ) , túi kẹp với đầu vào của bộ kẹp áp suất hút bụi , dựa theo những đặc tính kết cấu khác nhau của máy nạp nguyên liệu , kết cấu cân nặng , khoang đẩy nguyên liệu và cơ cấu của máy kẹp túi để thích hợp xử lý , đảm bảo cân trọng lượng có thể vận hành nhanh hơn và chuẩn xác hơn .

Đặc điểm của sản phẩm

  1)Các bộ phận tiếp xúc với vật liệu được làm bằng thép không gỉ , chống ăn mòn , tiêu chuẩn vệ sinh cao , tuổi thọ cao .

  2)Thiết kế độc đáo , bộ phận truyền động ít , không cần phải lắp đặt khung đỡ , bảo trì rất tiện lợi .

  3) Sử dụng vít xoay đơn cho nên có thể thay đổi phương thức của kiểm soát tần số , có 3 mức tốc độ tự động nạp nguyên liệu là nhanh , vừa và chậm , độ chuẩn sát khi đo lượng rất cao .

  4)Tốc độ kẹp bao bằng khí nén rất nhanh , trực tiếp đóng bao và cân nặng .



  5)Có lưu trữ 20 loại đóng bao cân nặng khác nhau , đáp ứng nhiều loại yêu cầu về đo lượng bao bì ,  có thể đưa ra được công thức nhanh và tiện lợi .

  6)Có thể dựa trên đặc tính của vật liệu để thêm thiết bị chống và che bụi .



Thông số kỹ thuật

Mẫu

Phạm vi đóng gói





Tốc độ đóng gói







Độ chuẩn xác





 Kích thước bên ngoài ( bao gồm máy niêm phong vận chuyển 3.5m )





Nguồn điện - công suất





Khí nén





Thiết bị tùy chọn





các thiết bị



Xoắn ốc kích thước quy mô Tổng trọng lượng

cân vít xoay to nhỏ trọng lượng có bì 20-50 kg/ bao



100-150

bao/h







Tùy thuộc vào các đặc tính vật liệu











L4000×1800×2600mm

AC380V/

Khoảng 2.5kw



0.5~0.7

Mpa



 Băng tải kín , máy niêm phong  ( niêm phogn theo yêu cầu của khách hàng )







Bộ phận tiếp xúc với vật liệu được làm bằng thép không gỉ SUS304



Net kích thước trọng lượng quy mô chuỗi xoắn kép

400-500

bao/h



L4600×2500×4000mm

AC380V/

Khoảng5kw



Quy mô đơn xoắn ốc Net

200-250

bao/h



L4600×2000×4000mm

AC380V/

Khoảng 2.5kw

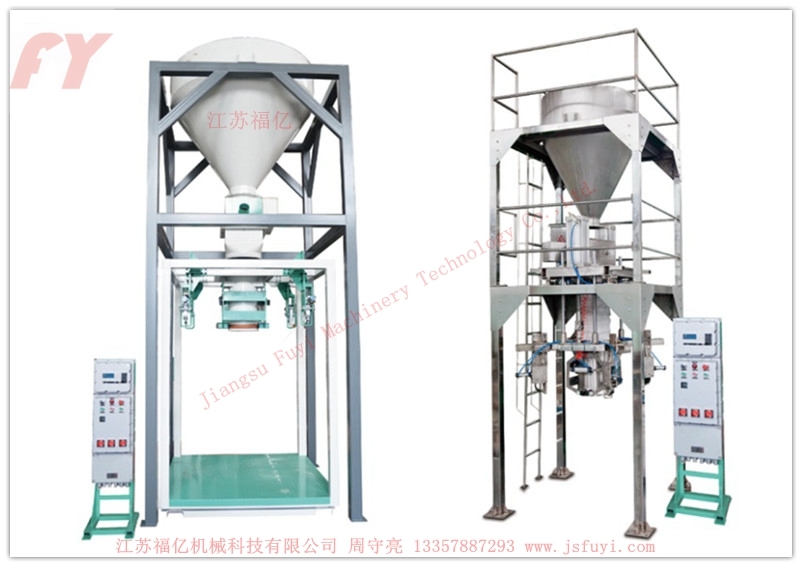

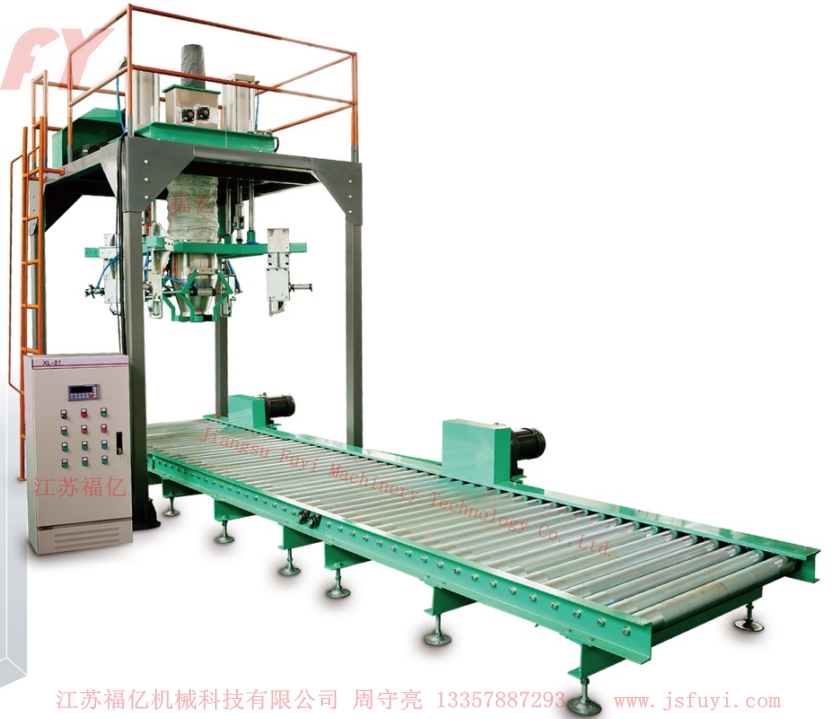

三.Máy đóng gói tấn FY-DT

 Miêu tả sản phẩm

Máy đóng gói tấn là loại máy sử dụng cho các bao bì lớn dạng tấn .Nó là tổng hợp cân điện tử , tự động mở túi , lọc bụi và các công dụng khác . Trình độ tự động hóa của máy này khá cao , độ tinh xảo cao , có thể điều chỉnh tốc độ đóng gói , kết cấu ưu việt , có hệ thống thủy lực đặc biệt nâng lên và hạ xuống để xử lý dễ dàng các bao tải dạng tấn , và để cho các công đoạn phía sau được tiến hành dễ dàng hơn .

Phạm vi sử dụng

Máy đóng gói tấn thích hợp sử dụng cho Phân bón, khoáng sản, hóa chất vật liệu xây dựng, thực phẩm, thức ăn cho gia súc , đường, bột ngọt, tinh bột, than đá, sỏi, kem khối , polyethylene, phụ gia PVC, chip polyester, kali clorua, kali sulfat, amoni sulfat, oxit kẽm, Adipic acid, hypochlorite canxi và các chất hóa học khác , các loại bột dạng hạt trong ngành luyện kim , các sản phẩm dạng phiến .

Đặc điểm kỹ thuật

1.Máy đóng gói dạng tấn được sử dụng cho các sản phẩm dạng bột và thiết kế riêng dựa vào các yêu cầu khác nhau của xưởng .Thiết bị có công nghệ kỹ thuật tiên tiến , bền , ít hao mòn .

2.Có thể điều chỉnh vô cấp độ của tốc độ nạp liệu của máy đóng gói dạng tấn , thiết bị có tính năng ổn định , độ tinh xảo của bao bì cao , tốc độ nhanh .

3.Lập trình hệ thống điều khiển điện tử, quy trình kiểm soát đáng tin cậy .

4.Thiết bị lọc bụi tiên tiến , giảm bớt ô nhiễm bụi trong môi trường làm việc .

5.Hệ thống cân được cân bằng điện tử , sử dụng toàn bộ bảng điều khiển kỹ thuật số hiệu chuẩn và các thông số thiết lập , có hệ thống hiển thị tổng số cân và tự động lột vỏ , tự động quy về , tự động khác phục chênh lệch và các tính năng khác , độ nhạy cao , khả năng chống nhễu cao .

6.Thiết bị được trang bị đầu nối truyền tin , thuận tiện cho việc kết nối với máy tính và kết nối mạng , có thể internet hóa quản lý và quan sát máy đóng gói .





Thông số kỹ thuật

Phạm vi cân nặng

có thể điều chỉnh

độ chuẩn xác

±0.2% FS

tốc độ đóng gói

8~30

nguồn điện

220/380V;50HZ

áp suất khí

0.55 ~ 0.66MPa

môi trường hoạt động

-20℃~ +40℃

Phương pháp nạp liệu

Kiểu trọng lực - Vít xoay nạp liệu - Băng tải nạp liệu - nạp liệu kiểu rung - Kiểu kết hợp

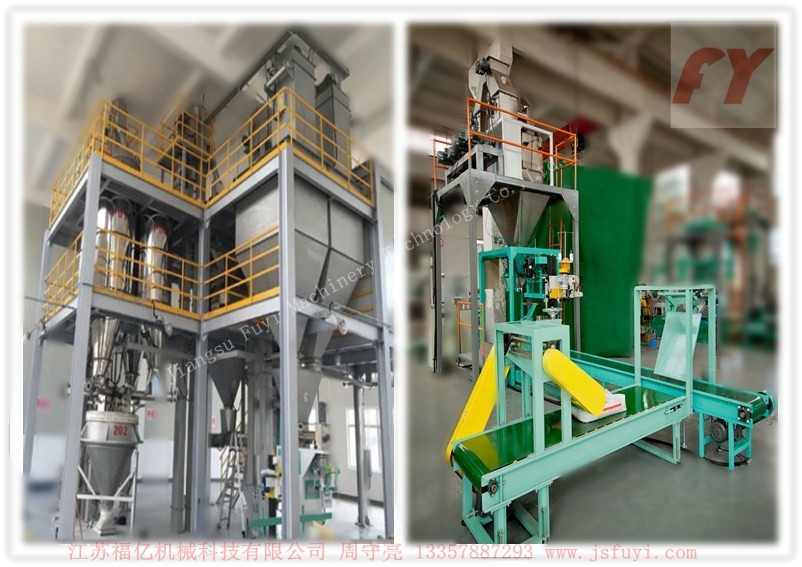

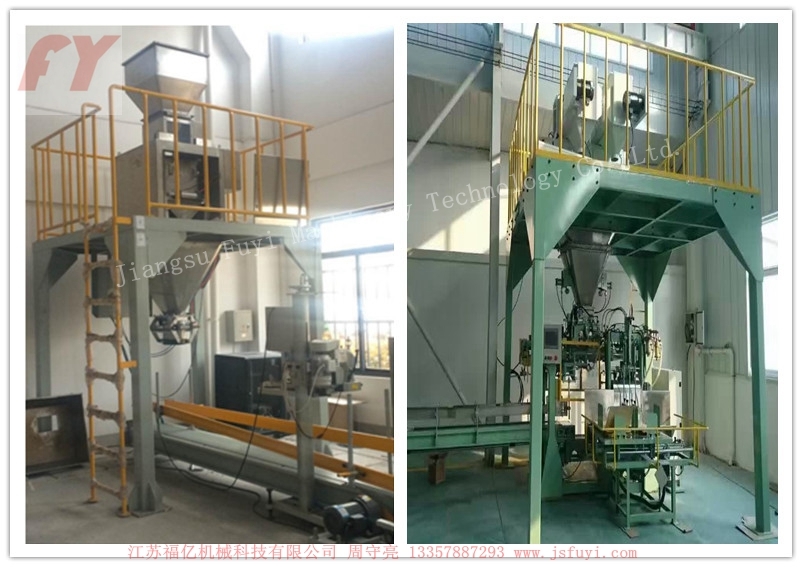

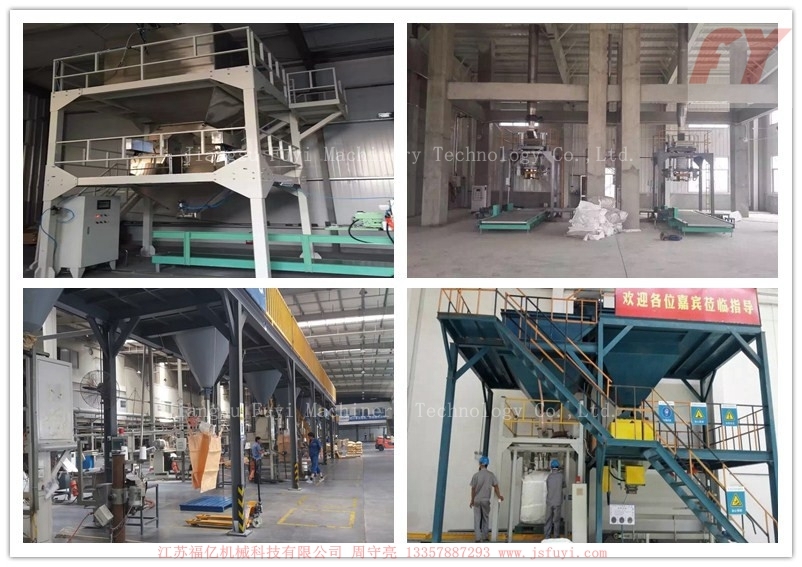

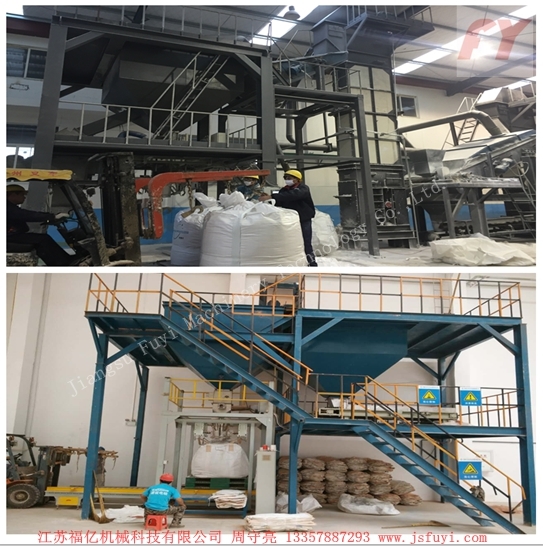

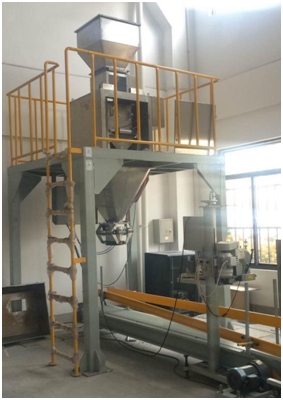

Hình ảnh tại xưởng sản xuất





四.Dây chuyền sản xuất cân nặng và đóng gói pallet tự động

Các thiết bị tạo thành

1. Tự động cung cấp bao  2. Cân định lượng và đóng gói tự động  3. Thiết bị kẹp bao  4. Máy gấp nếp và khâu bao bì   5. Máy đảo ngược túi  6. Máy dò kim loại  7. Máy kiểm tra trọng lượng  8. Máy vận chuyển loại trừ  9. Máy in phun  10. Xe kéo khay và thiết bị vận chuyển  11. Máy tự động pallet ( pallet robot )  12. Các thiết bị tùy chọn khác 13. Tủ thiết bị kiểm soát điện và các thiết bi vận chuyển khác tạo thành .





Phạm vi sử dụng
Hệ thống định lượng đóng gói tự động thích hợp dùng cho các loại túi bao bì như là túi giấy , túi nhựa , túi pp dệt và các loại bao bì tự động khác . Sản phẩm được sử dụng rộng rãi trong hóa dầu, phân bón, lương thực, thức ăn chăn nuôi, vật liệu xây dựng, luyện kim, cảng, vận chuyển và các dạng sản phẩm trong các ngành khác như vật liệu dạng hạt , vật liệu bột , vật liệu khối , dạng lỏng và các sản phẩm cân nặng khác , tự động hóa cả quá trình từ khâu kiểm tra túi bao bi đến pallet .

Đặc điểm kỹ thuật
Thông qua quá trình kiểm soát thông minh của toàn bộ dây chuyền sản xuất tự động điều khiển các quá trình làm việc , nó cho phép hoạt động liên tục , có hệ thống báo lỗi , hiển thị và chức năng dừng cả dây chuyền , nó cũng có thể được trang bị thiết bị truyền thông dựa trên nhu cầu của người sử dụng , kiểm soát cả dây chuyền sản xuất tự động đóng gói pallet , chuẩn đoán từ xa và quản lý internet hóa .





3FY-PS

3FYM-SU

3FY-5FG

7FY-TS

Phương thức bổ sung



bổ sung túi



bổ sung túi

bổ sung túi

bổ sung túi

Vật liệu bên trong túi



hạt



hạt



bột siêu nhỏ



hạt

 Vật liệu của túi



túi giấy
túi pp dệt
( tô lên )
 túi nhựa
(độ dày 0.2mm)







túi giấy
túi nhựa(độ dày 0.18-0.25mm)







túi giấy
túi nhựa(độ dày 0.18-0.25mm)







túi giấy gấp PE







Năng lực đóng gói tối đa





1200

bao/h



600

bao/h



130

bao/h



1600

bao/h





Số lượng mục tiêu



20-50kg/bag

10-20kg/

bao



10-20kg/

bao



25kg/

bao



袋尺寸



dài

(mm)





túi giấy 750-950
túi pp dệt 550-1050
túi nhựa 550-750





túi giấy:580-640



700-900

780-950



rộng

(mm)



400-520

300-420

450-495

380-460



chiều rộng đáy

(mm)





túi giấy 75





túi giấy 75







Phương





túi giấy : may / băng nóng kết dính / băng gấp nếp
túi PP dệt : gấp cạnh / may
túi nhựa : hơ nóng







giấy : may / băng nóng kết dính / băng gấp nếp
túi nhựa : hơ nóng







hàn niêm phong túi





úi nhựa : hơ nóng





Tiêu thụ lượng khí tối đa



1300Nl/min

750Nl/min

2330Nl/min

1270 Nl/min



Nguồn điện sử dụng



12kw

3kw

约10kw

24kw



Trọng lượng của máy





Khoảng

4000kg





Khoảng

1300kg





Khoảng

4000kg

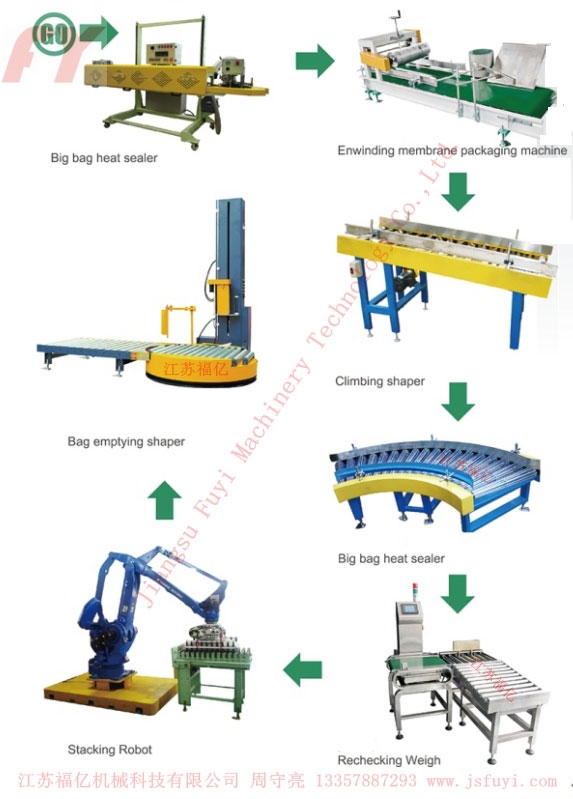

Những thiết bị tùy chọn của dây chuyền sản xuất đóng gói tự động

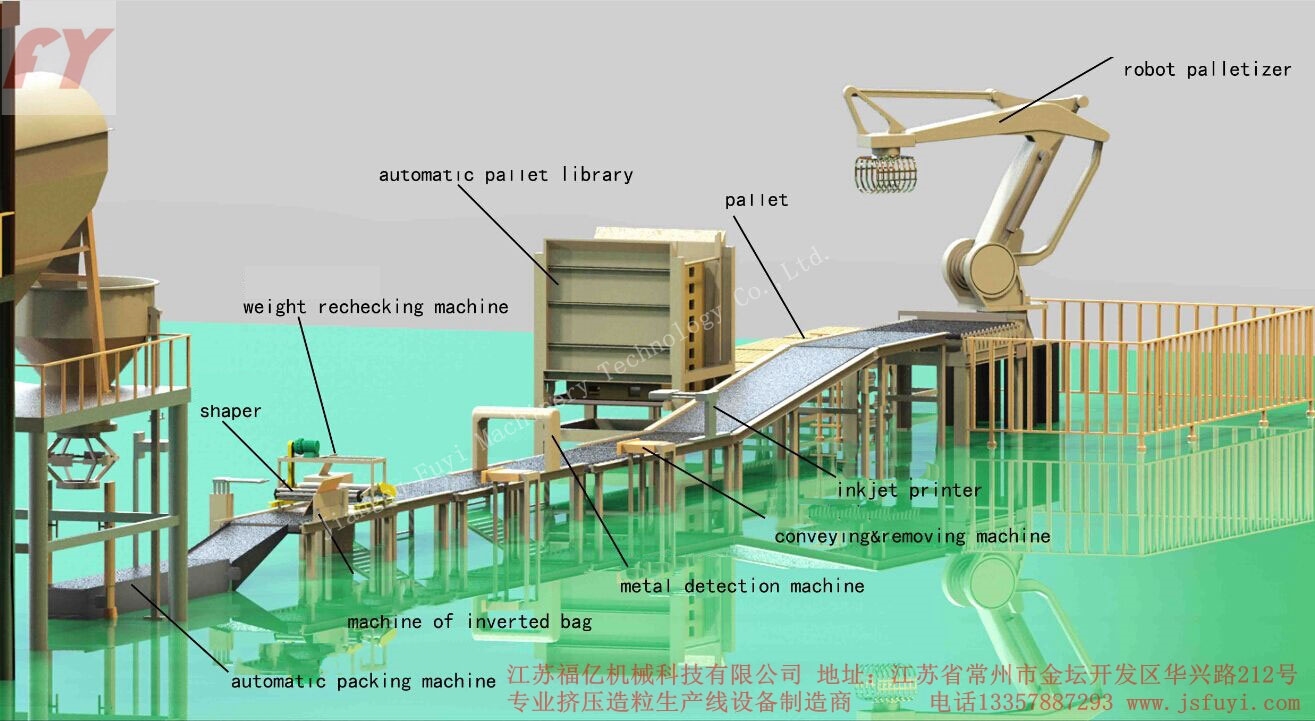

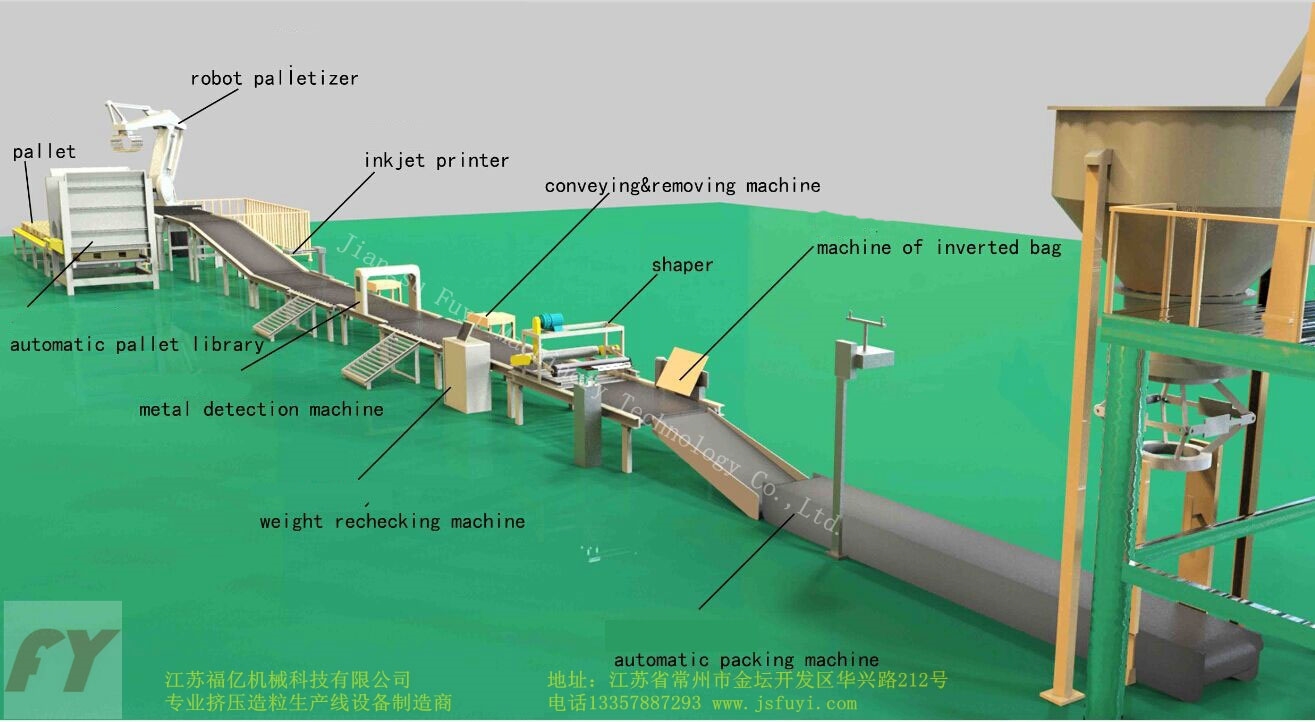

Sơ đồ quy trình của dây chuyền sản xuất đóng gói tự động

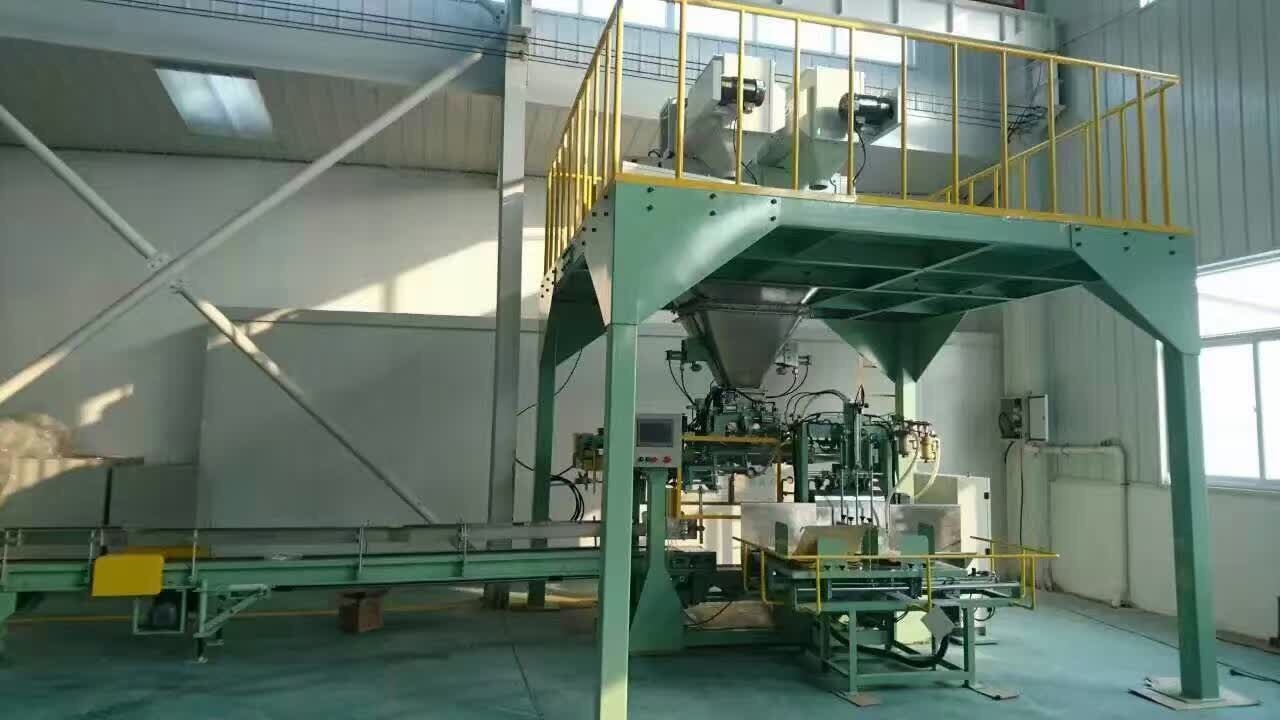

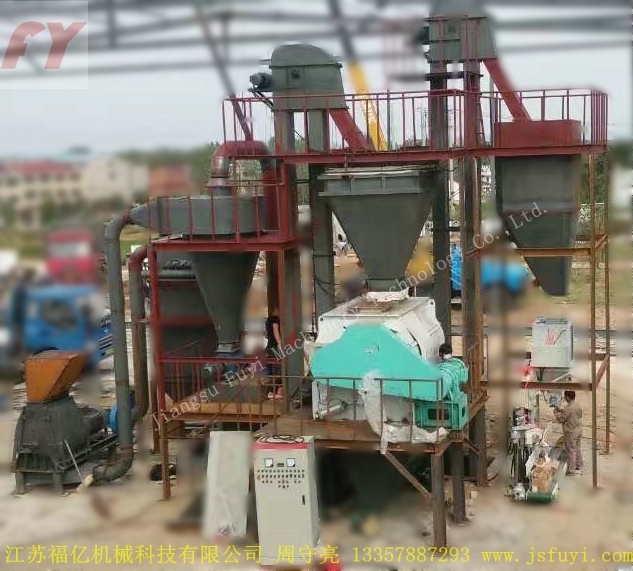

Hình ảnh tại xưởng
