tên: Máy trộn 2 chiều dòng EYH

từ khóa:
Mô tả: My trộn hai chiều chủ yếu do ba bộ phận lớn , ống xoay, gi ly động, gi my cấu tạo thnh. Ống xoaylắp trn gi ly động, do bốn ci bnh lăn chống đỡ v do hai ci bnh chặn đểtiến hnh định vị hướng trục,

Chi tiết

Nguyên lí làm việc
Máy trộn hai chiều chủ yếu do ba bộ phận lớn , ống xoay, giá lây động, giá máy cấu tạo thành. Ống xoaylắp trên giá lây động, do bốn cái bánh lăn chống đỡ và do hai cái bánh chặn đểtiến hành định vị hướng trục, trong bốn cái bánh lăn chống đỡ, có hai cái bánh xe truyền do hệ thống động lực chuyển động kéo đi khiến ống xoay chuyển động, giá lây động được khởi động bởi 1 nhóm các cơ cấu tay quay, cơ cấu tay quay nằm trên giá máy, giá lây động được  nhóm ổ trục chịu lực chống đỡ trên giá máy .
Đặc điểm tính năng
Ống chuyển của máy trộn hai chiều EYH có thể đồng thời tiến hành hai hoạt động, một cái là chuyển động của ống chuyển, còn một cái là ống chuyển theo sự lây động của giá lây động. Khi các vật liệu được trộn trong ống xoayđược xoay chuyển theo ống xoay , xoay đảo và  trộn, lại theo sự lây động của ống chuyển mà phát sinh chuyển động pha trộn trái phải đi lại, dưới tác dụng chung của hai hoạt động này, vật liệu trong thời gian ngắn được pha trộn hoàn toàn. Máy trộn hai chiều EYH thích hợp pha trộn các vật liệu có bột, dạng bột.

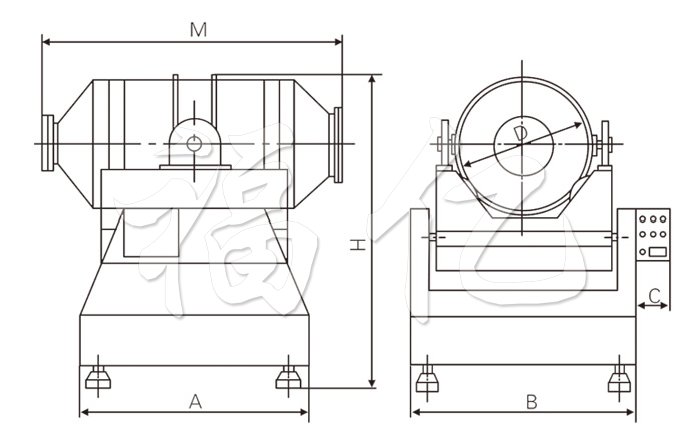

Sơ đồ kết cấu

二维运动混合机结构示意图
Quy cách kĩ thuật

Quy cách
Mẫu mã
Dung tích(L) Hệ số tải Trọng lượng tải
(kg)
Kích thước bề ngoài(mm) Công suất (kw)
A B C D M H Chuyển động Lây động
EYH100 100 0.5 40 860 900 200 400 1000 1500 1.1 0.75
EYH300 300 0.5 75 1000 1100 200 580 1400 1650 1.1 0.75
EYH600 600 0.5 150 1300 1250 240 720 1800 1850 1.5 1.1
EYH800 800 0.5 200 1400 1350 240 810 1970 2100 1.5 1.1
EYH1000 1000 0.5 350 1500 1390 240 850 2040 2180 2.2 1.5
EYH1500 1500 0.5 550 1800 1550 240 980 2340 2280 3 1.5
EYH2000 2000 0.5 750 2000 1670 240 1100 2540 2440 3 2.2
EYH2500 2500 0.5 950 2200 1850 240 1160 2760 2600 4 2.2
EYH3000 3000 0.5 1100 2400 1910 280 1220 2960 2640 5 4
EYH5000 5000 0.5 1800 2700 2290 300 1440 3530 3000 7.5 5.5
EYH10000 10000 0.5 3000 3200 2700 360 1800 4240 4000 15 11
EYH12000 12000 0.5 4000 3400 2800 360 1910 4860 4200 15 11
EYH15000 15000 0.5 5000 3500 3000 360 2100 5000 4400 18.5 15

Chú ý: Tỉ trọng chồng chất vật liệu tính theo 0.6g/cm3, nếu vượt quá, khi đặt hàng xin ghi rõ.
