Vận chuyển bằng thùng truyền phát

1. Nguyên lý

Sau khi đưa các vật liệu vào thùng kín truyền phát , khí nén được truyền từ đỉnh đầu của thùng truyền phát , và đi vào từ phía dưới của tấm tầng sôi và khâu khí nén , không khí thông qua tầng thông gió , khiến cho vật liệu sôi lên mạnh mẽ và thực hiện sự hóa lỏng . Tác dụng của khí nén bên trong của thùng truyền phát khiến cho những vật liệu hóa lỏng được ống vận chuyển nguyên liệu đưa ra ngoài

2. Vật liệu thích hợp để sử dụng

Nó có hệ thống vận chuyển ổn định , tỷ lệ trộn cao , có thể sử dụng rộng rãi trong việc vận chuyển các vật liệu dạng bột có tỷ trọng thấp như là bột thuốc , xi măng , tro than , đất sét , canxi cacbonat , bột đá vôi , bột vỏ vụn , trấu bột .....

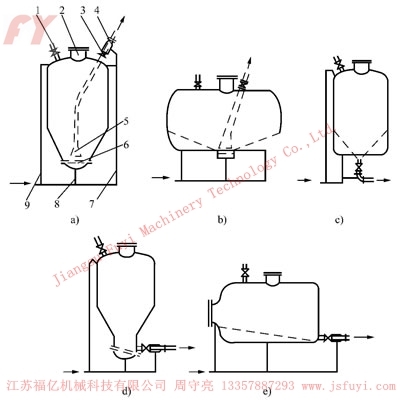

Thiết bị vận chuyển khí nén kiểu đun sôi có thể dựa theo kết cấu , vật liệu , vị trí lắp đặt tấm tầng sôi của mặt dưới thùng truyền phát để thiết kế cách thức xuất nguyên liệu của ống dẫn nguyên liệu . Dựa theo vị trí xuất nguyên liệu của thùng truyền phát , đa số được chia thành kiểu dẫn truyền lên và kiểu dẫn phụ . Trạng thái nóng chảy của vật liệu trong thùng truyền dẫn khác nhau sẽ dẫn đến ống vận chuyển vật liệu không ổn định , năng lực vận chuyển , tỷ lệ trộn và các tham số khác sẽ phát sinh biến hóa . Dựa theo kết quả thử nghiệm , trong tình huống cự ly vận chuyển k dài , sử dụng kiểu dẫn truyền lên sẽ tốt hơn . Ống vận chuyển thẳng đứng nên được duy trì ở mức cao hơn 5m , khiến cho tốc độ tốc độ lưu động ổn định hơn
Thùng truyền phát sử dụng kiểu dẫn truyền đun sôi , tấm tầng sôi nằm ở phía dưới của thùng truyền phát , ống loe của phần dưới ống vận chuyển vật liệu được lắp đặt tại phần trên của tấm tầng sôi , đoạn trên thì được đỉnh đầu của thùng truyền phát hướng thẳng lên , máy phun tăng áp được lắp đặt tại đầu ra của ống dẫn . Đường vào của khí nén được chia ra làm 3 đường : Đường thứ 1 là từ đỉnh đầu của thùng truyền phát , nhanh chóng hình thành hơi áp lực ngược từ đỉnh đầu của thùng truyền phát để đẩy vật liệu xuống . Đường thứ 2 , các nguồn khí chính từ phía dưới của thùng truyền phát đi vào ống khí sau đó đi vào tấm tầng sôi và thông qua van để điều chỉnh lượng gió . Đường thứ 3 là từ ống dẫn khí đi vào thiết bị phun tăng áp ,tiến hành 2 lần bổ sung khí ,lượng khí bổ sung lớn nhỏ có thể điều chỉnh và kiểm soát được khí trộn . Khi khí nén trong thùng truyền phát đạt đến giá trị thiết lập sẵn , van truyền nguyên liệu sẽ được nhanh chóng mở ra , dòng khí hỗn hợp có nồng độ cao tiến vào ống vận chuyển , vận chuyển ra thuận lợi
Thùng truyền phát sử dụng kiểu truyền dẫn cạnh đun sôi , tấm sôi tầng được bố trí nghiêng , ống vận chuyển nằm ở mặt bên của thùng truyền phát , vật liệu được vận chuyển theo hướng nghiêng của tấm sôi tầng , hình thức cơ cấu của thùng truyền phát này được chia ra kiểu phân lập và kiểu nằm ngang , kiểu nằm ngang được sử dụng cho các vật liệu lẻ của xe chứa


3. Tham số kỹ thuật của thùng dẫn truyền phát

Số thứ tự

Tên

Tham số kỹ thuật

Số thứ tự

Tên

Tham số kỹ thuật

1

Dung tích /m3

0.1-10.0

5

Áp suất vận hành /MPa

0.1-0.4

2

Năng lực vận chuyển /t.h-1

1-50

6

Áp suất không khí /MPa

≤0.6

3

Cự ly vận chuyển /m

<1000

7

tiêu thụ không khí /m3

1-35

4

Cự ly nâng /m

<50

8

Tổ hợp van nhập nguyên liệu / máy

2-3



Góc độ

35-70°



các điểm dỡ hàng

Theo yêu cầu của xưởng

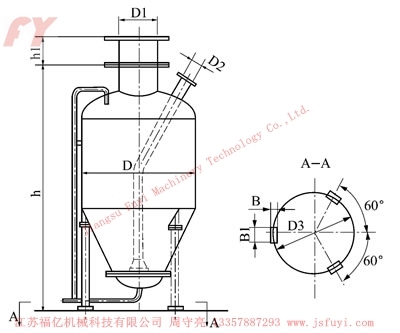

4. Kích thước của các dòng thùng dẫn truyền phát



型号

Dung tích /m3

D

D1

D2

D3

h

h1

B*B1

CHP-1

0.1

500

150

40

40

1320

100

100*160

CHP-2

0.2

600

150

40

40

1320

100

100*160

CHP-4

0.4

800

200

60

50

1880

100

120*180

CHP-6

0.6

1000

200

80

65

2030

120

120*180

CHP-10

1.0

1000

250

80

65

2230

120

120*180

CHP-20

2.0

1400

250

125

80

2690

120

160*220

CHP-40

4.0

1800

300

150

100

3240

150

160*220
