Hệ thống vận chuyển bằng lực khí

Giới thiệu

Còn được gọi là vận chuyển bằng luồng khí , lỡi dụng dòng năng lượng từ luồng khí , vận chuyển vật liệu hạt theo hướng dòng khí trong ống dẫn khép kín , là 1 ứng dụng cụ thể của kỹ thuật tầng sôi . Thiết bị vận chuyển bằng lực khí có kết cấu đơn giản , vận hành đơn giản , có thể vận chuyển ngang , dọc hoặc nghiêng , trong quá trình vận chuyển nó cũng có thể tiến hành làm nóng , làm nguội , sấy khô vật liệu , phân cấp luồng khí và các hoạt động thể chất hoặc hoạt động hóa học nhất định .
Dựa vào mức độ tập trung của các hạt trong đường ống vận chuyển , vận chuyển bằng lực khí có thể chia ra thành :



Nguyên lý hoạt động
Từ nguồn khí của khí áp suất thấp , sau khi điều chỉnh van kiểm tra kiểu bướm ( hoặc van giảm áp ) , hoạt động trong ống gió , đầu phun đi vào ống bơm khuếch tán bên trong buồng , khi vật liệu dạng bột hoặc vật liệu dạng hạt từ phễu rơi xuống và đi vào đầu phun với máy khuếch tán áp lực của khu tốc độ khí lưu , sẽ bị thổi tan ngay . Thêm vào tác dụng khí hóa của phần dưới thiết bị khí hóa , khiến cho vật liệu khí hóa thành trạng thái trôi nổi . sau đó thì bị dòng khí lưu tốc độ cao đưa vào bên trong ống côn của máy khuếch tán áp lực , chảy vào vùng họng của ống khuếch tán , đi vào đường ống vận chuyển , vận chuyển đến điểm thiếu nguyên liệu vừa mới yêu cầu và hoàn thành quá trình vận chuyển vật liệu .

Các lĩnh vực sử dụng

1、Hệ thống công nghệ vận chuyển vỏ trấu của ngành gia công thực phẩm;
2、Hệ thống công nghệ vận chuyển tro khô của nhà máy nhiên liệu điện sinh học;
3、Hệ thống vận chuyển cát bê tông và sỏi của trạm thi công thủy điện;
4、thiết bị lò giữ tro bằng thép trong xây dựng và các thiết bị phụ trợ khác;
5、Hệ thống công nghệ  vận chuyển lực khí máy lọc bụi lọc tro của nhà máy nhiệt điện;
6、Hệ thống công nghệ vận chuyển vật liệu xi măng chưa nung , nguyên liệu thô  trong ngành vật liệu xây dựng;
7、Hệ thống vận chuyển những vật liệu dạng bột trong ngành luyện kim;
8、Hệ thống vận chuyển vật liệu dạng bột và hạt nhẹ trong ngành dầu khí , hóa chất , thực phẩm và các ngành khác.

Các vật liệu thích ứng

bột mì , bánh đậu ,  bột ngọt, bột cá, ca cao, muối, ngũ cốc, đậu nành, men bia khô, hạt bông, cellulose, tinh bột, đường, cellulose, thức ăn gia súc, thuốc lá, bột talc, dolomit, đá vôi, magie, silic , titanium dioxide, kaolinit ,  đất , bột Fluorite , Bentonite , đất sét ,bauxite , bột giặt, phân bón, muối Glauber, hạt urê, kẽm oxit, hydroxit canxi, natri cacbonat, silicone ,  natri hydroxide, nhôm, natri clorat, natri phosphat, natri borat (axit), bột thạch cao, kẽm, bột niken, than đen, bột oxit sắt, polypropylene, PTA, PET, ABS, SBS, PVC, bột than , bột tro , nylon cắt mảnh , carbon, hạt cốc, xi măng, thuốc sắt, hạt cao su, mùn cưa

Đặc điểm
Từ vận chuyển lực khí của máy vận chuyển và tất cả các ứng dụng có thể thấy được ưu điểm của dòng máy này : than thấp, thân thiện với môi trường, hiệu quả truyền dẫn cao, cấu trúc tổng thể của thiết bị linh hoạt hơn, quản lý bảo trì thuận tiện, dễ dàng để tự động hóa và có lợi cho bảo vệ môi trường . Đặc biệt là sử dụng cho vận chuyển trong phân xưởng , nó có thể đưa quá trình vận chuyển và công nghệ sản xuất kết hợp lại với nhau , như vậy sẽ giúp cho quá trình công nghệ của thiết bị sẽ đơn giản hóa hơn . Do đó , có thể cải thiện năng suất lao động, giảm chi phí và không gian chiếm dụng .
Tóm tắt những đặc điểm của vận chuyển lực khí :
1.Đường ống dẫn có thể được sắp xếp một cách linh hoạt , vì vậy khiến cho các thiết bị công nghệ của nhà máy bố trí 1 cách hợp lý .
2.Thực hiện vận chuyển các vật liệu lẻ , hiệu quả cao ,  giảm bớt chi phí đóng gói và chi phí vận chuyển dỡ hàng .
3.Hệ thống khép kín , bụi thoát ra ít hơn , vệ sinh tốt
4.Những bộ phận chuyển động ít hơn , dễ dàng bảo trì , dễ dàng thực hiện tự động hóa
5.- Có thể tránh làm cho vật liệu bị ẩm , bẩn hoặc là bị trộn với tạp chất khác , có thể đảm bảo được chất lượng vận chuyển vật liệu .
6.Trong quá trình vận chuyển vật liệu có thể thực hiện nhiều công nghệ thao tác như là trộn , nghiền bột , phân cấp , sấy khô , làm nguội , đo lượng , lọc bụi ......
7.Nó có thể tiến hành gửi từ vô số điểm đến 1 khâu hoặc từ 1 khâu đến các điểm cự ly dài
8.Đối với các vật liệu có tính hóa học không ổn định , có thể sử dụng khí trơ để vận chuyển .
Tuy rằng dưới 1 mức độ nhất định , so sánh với các hình thức vận chuyển khác , công suất tiêu thụ có thể sẽ lớn hơn , do tốc độ vận chuyển cao , các dây ống dẫn của các bộ phận có thể sẽ bị hao mòn và có 1 lượng vật liệu khi vận chuyển bị vỡ vụn . Tuy nhiên , những thiếu sót từ miêu tả bên trên khi sử dụng những phương thức vận chuyển thích hợp như vận chuyển tốc độ gió thấp , trộn tốc độ nhanh so với phương thức vận chuyển thì nó có thể được cải thiện đáng kể .

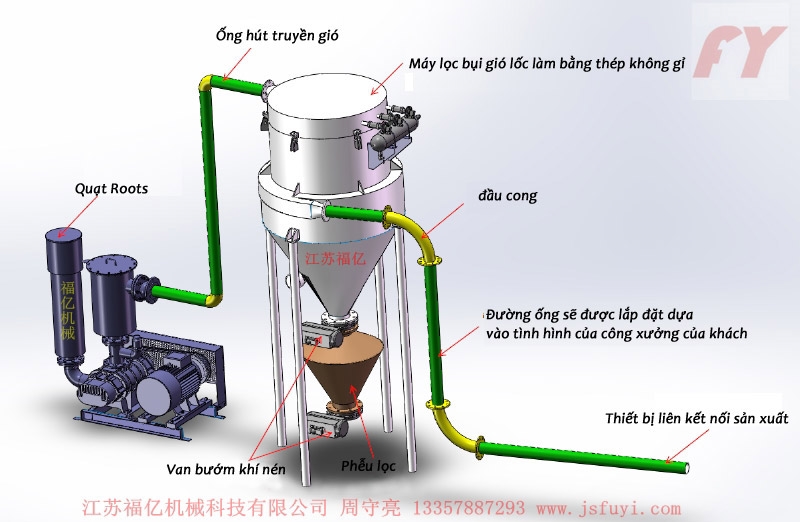

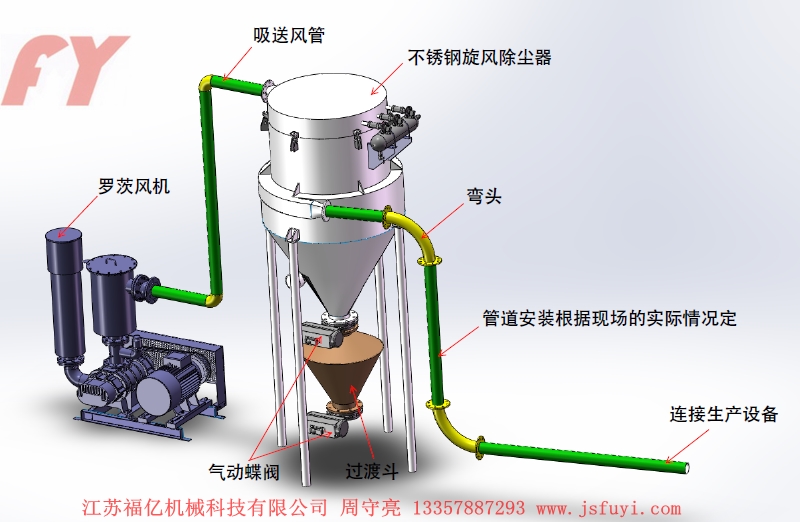

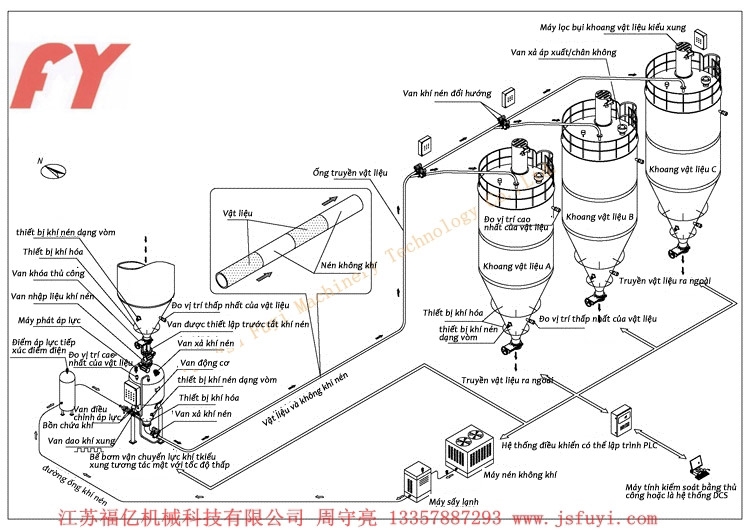

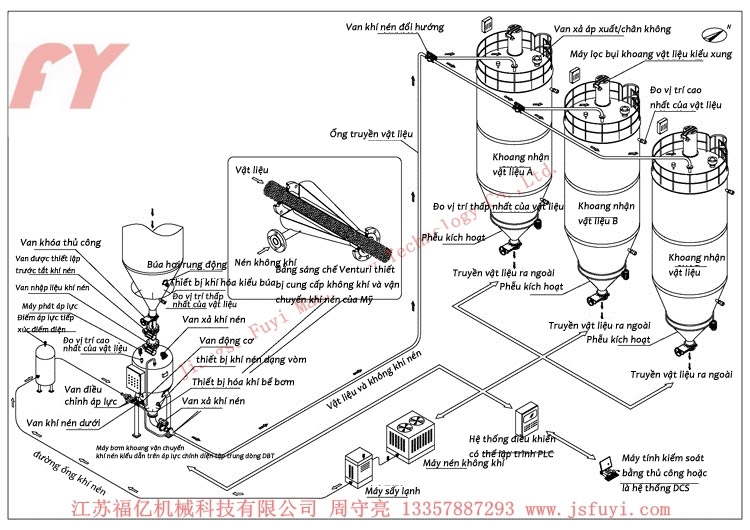

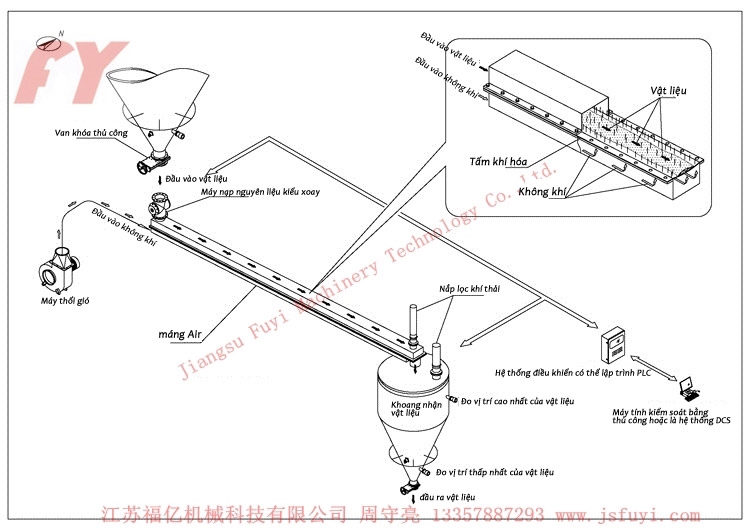

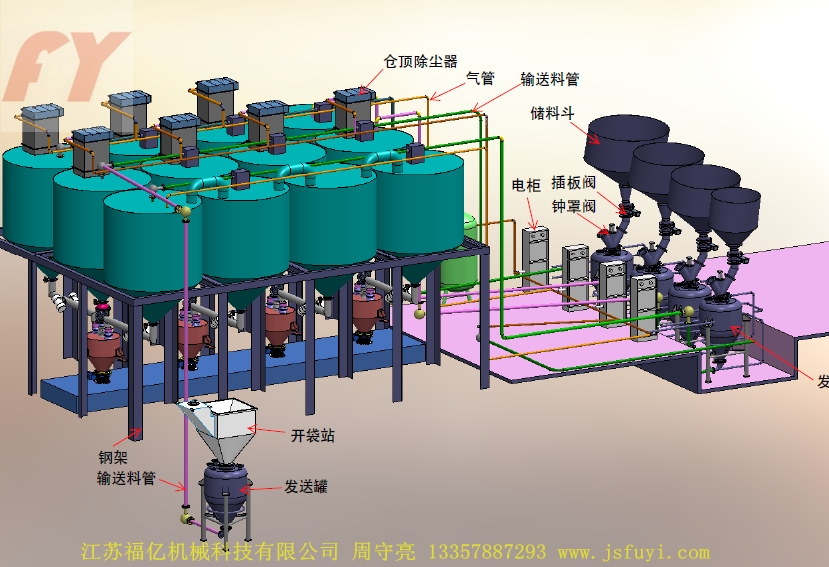

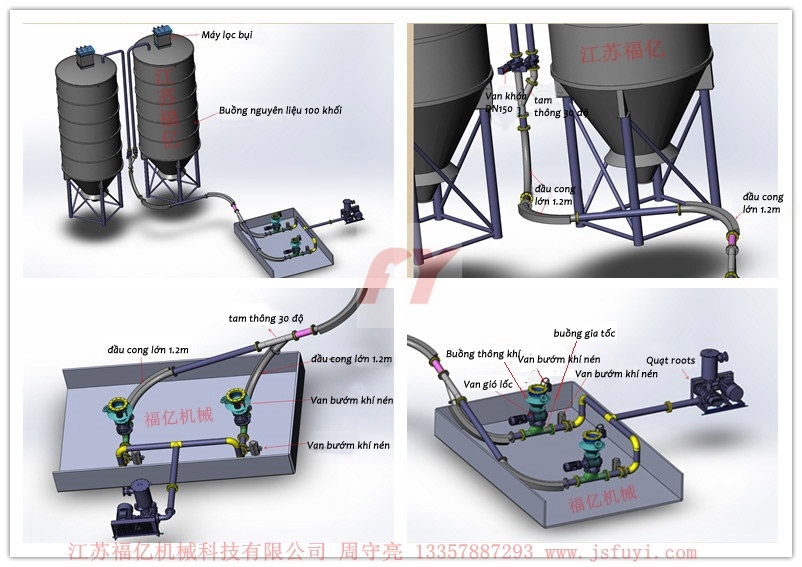

2. Sơ đồ quy trình công nghệ hệ thống tương tác mật

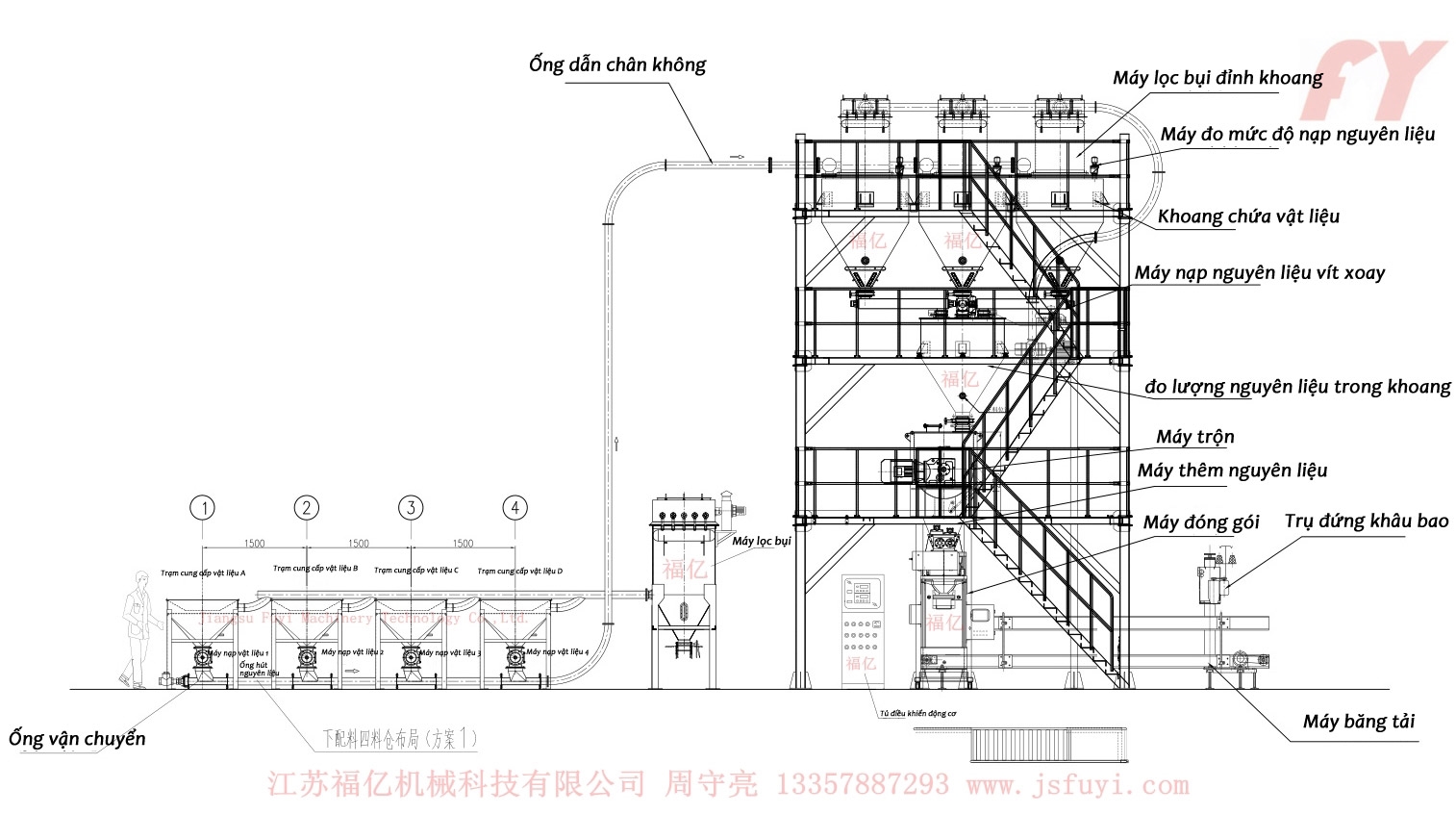

3. Sơ đồ quy trình công nghệ vận chuyển lực khí kiểu đường rãnh

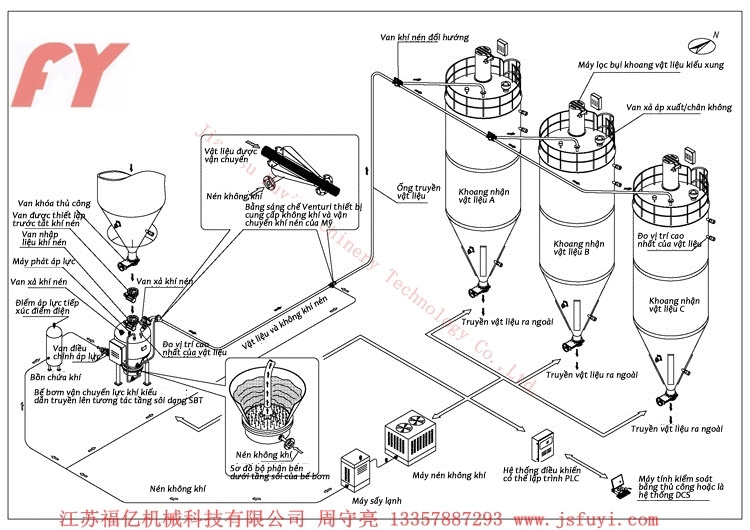

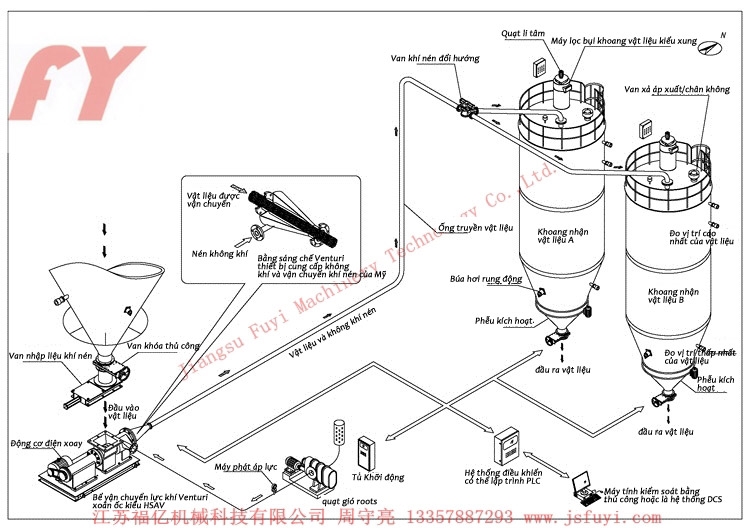

4. Sơ đồ quy trình công nghệ vận chuyển lực khí đường xoắn ốc Venturi

Phân tích cấu trúc

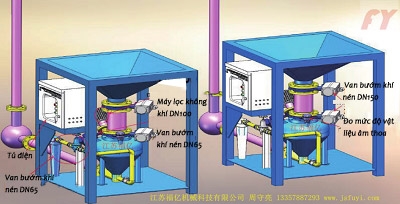

1. Phân tích cấu trúc bể bơmtiêu chuẩn

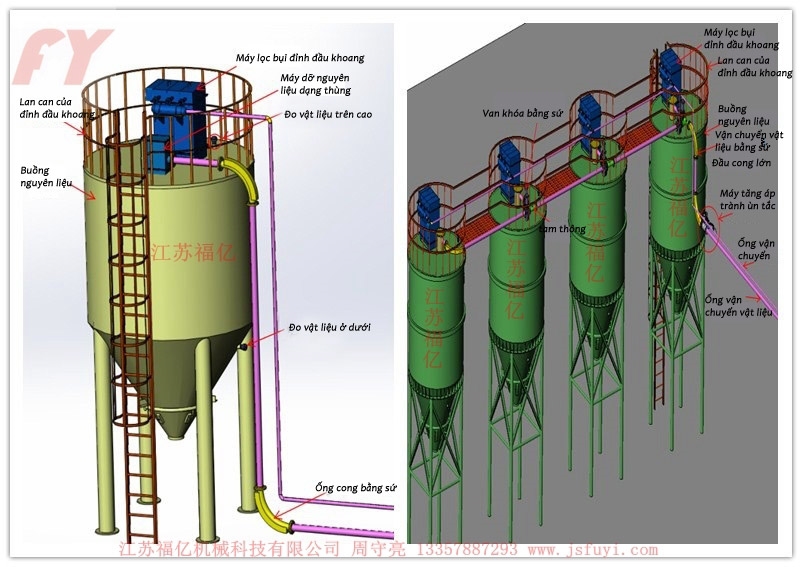

2. Phân tích kết cấu bộ phận trong khoang nguyên liệu

3. Phân tích kết cấu của bộ phận ép chính diện roots

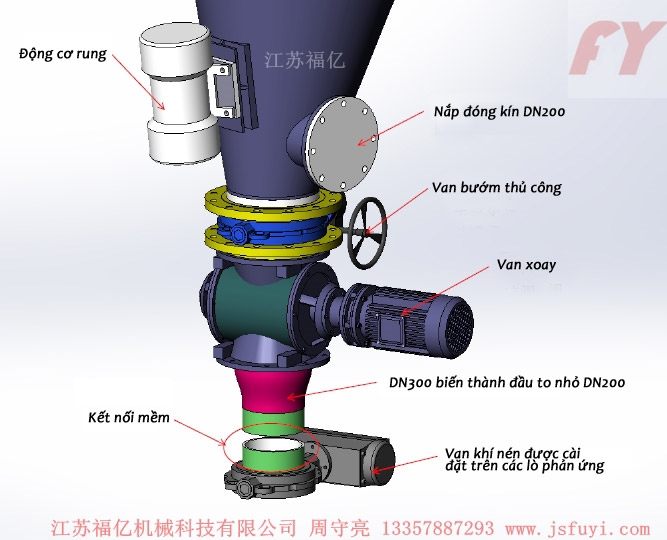

4. Phân tích kết cấu thiết bị lắp ráp

Hướng dẫn sử dụng hệ thống vận chuyển khí nén

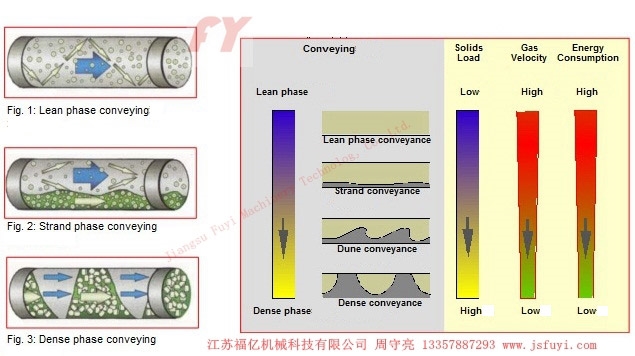

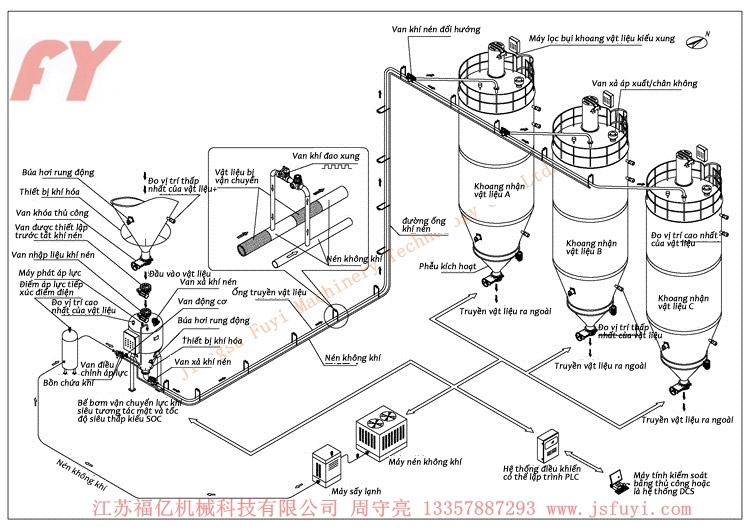

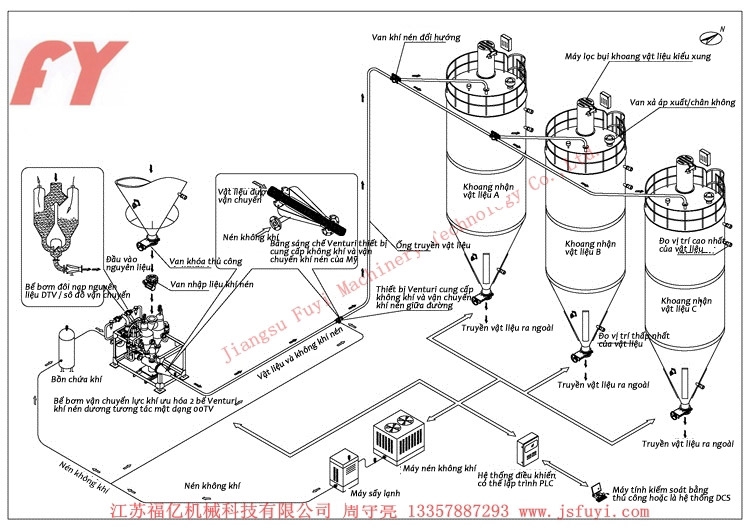

1. Hệ thống vận chuyển khí nén chủ yếu có 3 loại hình thức ( Như hình dưới )

1）. Hệ thống vận chuyển tương tác loãng : Hệ thống này sử dụng lưu lượng khí nén micro dương lớn khiến vật liệu nâng lên trôi nổi và vận chuyển với tốc độ cao , thường được sử dụng để sấy khô và phân bố đều các vật liệu . Nhược điểm là hao mòn đường ống khá nhiều .
2）. Hệ thống vận chuyển tương tác trung : sử dụng khí nén dương trung thấp đưa vật liệu vận chuyển đến khoảng cách khá xa với tốc độ trung bình , rất nhiều vật liệu bị đọng lại tại phía dưới của ống vận chuyển hình thành 1 khối di động . cự li vận chuyển khá xa .
3）. Hệ thống vận chuyển tương tác đặc : Là kỹ thuật vận chuyển khí nén tiên tiến nhất hiện nay , sử dụng cao áp tốc độ thấp để vận chuyển vật liệu tỷ lệ rắn . ưu điểm là đường ống dẫn sẽ ít bị hao mòn hơn và tiết kiệm năng lượng .

2. Đặc điểm của hệ thống vận chuyển khí nén tương tác đặc
1）tất cả đều được bịt kín , không bụi bẩn , sạch sẽ và thân thiện với môi trường
2）Vận chuyển nhiều loại vật liệu , năng lực vận chuyển lớn
3）Đường ống đặt linh hoạt, tiết kiệm không gian
4）Có thể thực hiện việc xuất và nhập nguyên liệu từ 1 điểm hoặc nhiều điểm .
5）Ngoài các cửa van ra , hầu hết không có những bộ phận hoạt động khác , do đó thiết bị ít xảy ra trục trặc , tỷ lệ bảo trì thấp .
6）tiêu hao năng lượng thấp , chi phí vận hành thấp
7）Hệ thống có thể dễ dàng thực hiện việc tự động hóa vận hành

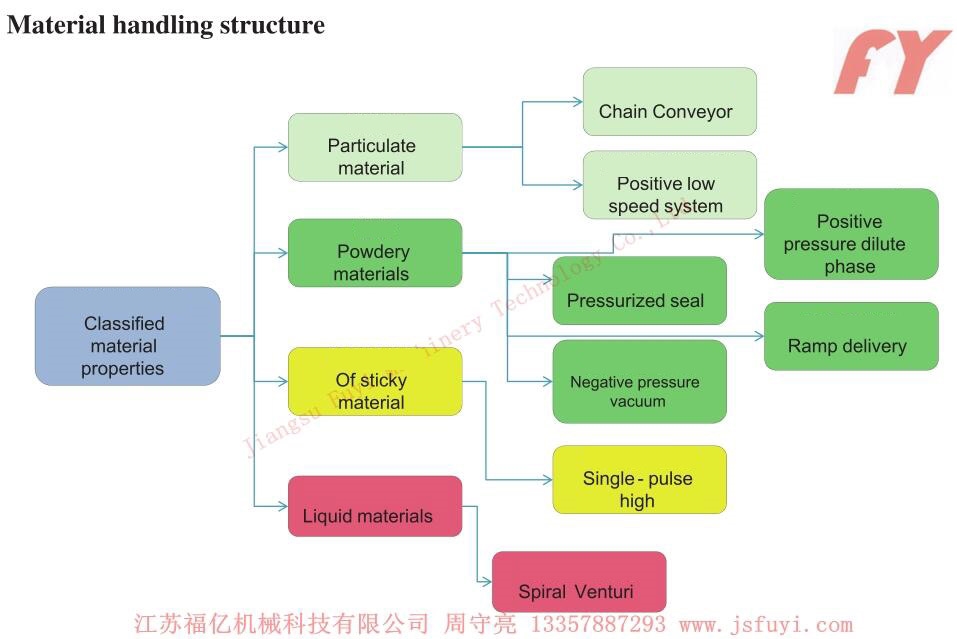

3. Các loại vật liệu vận chuyển

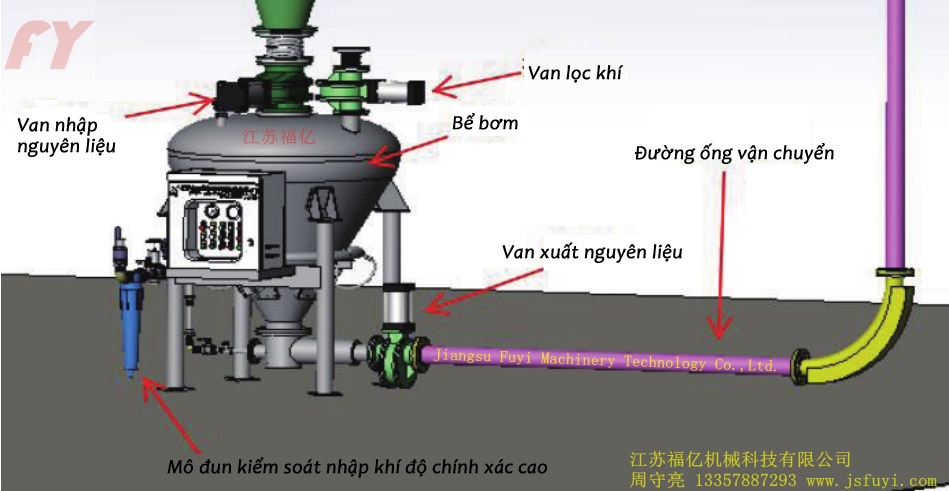

4. Giới thiệu về bể bơm vận chuyển khí nén

Vận chuyển khí nén kiểu bể bơm là thiết bị lý tưởng của vận chuyển nguyên liệu bột bằng khí nén , thích hợp dùng để vận chuyển bột tro than ,  xi măng, nguyên liệu xi măng , bột than , bột khoáng , lương thực , hóa chất và các vật liệu dạng bột khác .
Loại vận chuyển này được hấp thụ những kết cấu tiên tiến từ những sản phẩm đồng loại của nước ngoài , khi sử dụng trong thời gian dài thì lại cải tiến thêm nhiều lần nữa , chất lượng của nó ổn định , tính năng đáng tin cậy , là thiết bị vận chuyển khí nén lý tưởng nhất . Đối với tỷ trọng cao , vận chuyển những hạt nguyên liệu lớn cũng có thể cho chúng ta thấy được tính năng ưu việt của nó . Sản phẩm này đã được sử dụng nhiều tại toàn Trung Quốc và xuất khẩu sang đông nam á . Khi so sánh giữa bể bơm vận chuyển khí nén và các loại máy khác cùng loại thì nó có ưu điểm độc đáo :

• Thiết bị nhỏ gọn , diện tích chiếm dụng nhỏ , phí bảo trì thấp .
• hệ thống vận hành thiết lập tự động hóa , sử dụng máy điều khiển có thể lập trình PLC hoặc điều khiển rơ le , thực hiện điều khiển bằng tay và tự động , thao tác đơn giản và linh hoạt , mức độ tự động hóa cao .
• Thiết bị tầng sôi ngoài độc đáo ra , còn có nhiều phương pháp kiểm soát rất tốt , có thể khiến cho các vật liệu thực hiện tầng sôi tốt hơn , nâng cao hiệu quả vận chuyển , đảm bảo về chất lượng vận chuyển .
• mỗi lần vận chuyển kết thúc , bên trong bể bơm không còn tàn tích của vật liệu .
• Đường ống vận chuyển được bố trí linh hoạt , tiện cho việc tập trung , phân tán , độ cao lớn , cự ly dài , thích ứng với các loại đất , tiến hành vận chuyển hiệu quả cao .
• Do vận chuyển trong ống dẫn kín , cho nên có thể đảm bảo chất lượng vật liệu không bị ẩm , không gây ô nhiễm , không bị ảnh hưởng bởi các điều kiện khí hậu , có lợi cho việc sản xuất và bảo vệ môi trường
• Trang thiết bị đầy đủ , chi tiết kỹ thuật đặc biệt , có thể đặc thiết kế riêng tại xưởng của chúng tôi , chuyên sản xuất chế tạo .

1）bơm tương tác đặc

• thể bơm nhỏ , đường kính ống thô, không có van xuất nguyên liệu;
• Có khả năng thích ứng với vật liệu;
• Vận chuyển kiểu chia đợt;
• Lượng vận chuyển ít hơn 25t/h;
• Cự ly vận chuyển không vượt quá 250m;

2）Bơm PD

• Thể bơm lớn , đường ống nhỏ , có van xuất nguyên liệu;
• Có khả năng thích ứng các vật liệu có tính lưu động tốt;

• Khoảng cách vận chuyển kinh tế nhất là dưới 350m;
• Thể bơm cần phải thêm áp trước , cho nên không thích hợp cho các vật liệu có tính mài mòn lớn;

3）Bơm CD

• Vận chuyển bán liên tục , hiệu quả cao;
• Trong quá trình vận chuyển , đoạn đầu và cuối của ống dẫn đều có áp lực;
• Có thể vận chuyển những vật liệu tính hao mòn hoạc dễ vỡ với tốc độ thấp .

4）Bơm D

• Có thể kiểm soát được bể bơm xuất nguyên liệu và áp lực đường ống;
• thích hợp sử dụng cho các vật liệu có tính tầng sôi kém khó vận chuyển;
• Tiêu hao năng lượng khá nhiều;
• Thông thường sử dụng bơm đôi để vận chuyển xen kẽ;

5）Bơm TD

• Bộ phận bên dưới sôi , xuất nguyên liệu kiểu dẫn lên trên;
• thích hợp vận chuyển các vật liệu bột khô có tính tầng sôi tốt;
• năng lực vận chuyển tốt;
• Cự ly vận chuyển khá ngắn;

6）Bơm AV

• Thích hợp dùng cho vận chuyển máy lọc bụi có nhiều điểm nạp nguyên liệu;
• Trọng lượng vận chuyển đơn tuyến không vượt quá 25t/h;
• Khoảng cách vận chuyển không vượt quá 300m;
• Không gian lắp đặt ít , kết cấu nhỏ ngọn;

7）Bơm MD

• Là loại bơm vận chuyển nhiều điểm giống như bơm AV;
• thích hợp vận chuyển lọc bụi tro có tính tầng sôi tốt;
• Năng lực vận chuyển tốt hơn AV;
• Khoảng cách vận chuyển xa hơn AV;

8）Bơm K

• Có thể vận chuyển liên tục;
• Thích hợp dùng cho các vật liệu bột sấy kho có tính lưu động tốt;
• Năng lực vận chuyển có thể đạt tới 200 tấn / giờ;
• Khoảng cách vận chuyển có thể đạt tới 1500m ;

5. Giớ thiệu cửa van vận chuyển lực khí

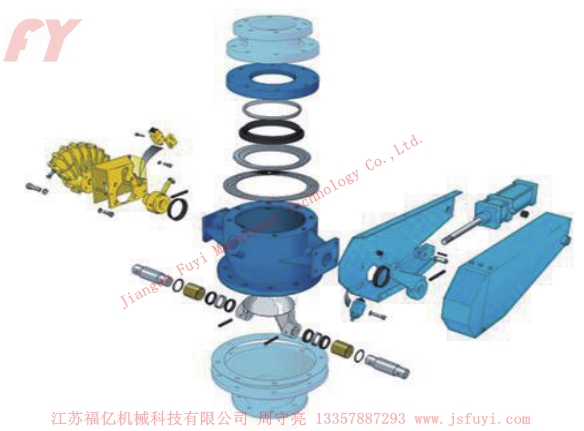

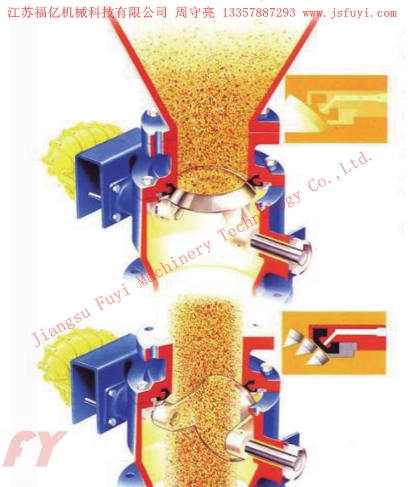

Van đỉnh tròn là 1 trong những bộ phận chính của hệ thống vận chuyển lực khí tương tác đặc , sử dụng kỹ thuật tự bổ sung áp lực kín kiểu bơm khí độc đáo , khi cửa van đóng hoàn toàn thì vòng kín của cửa van này sẽ tự động bơm phồng khí , khí bên trong sẽ được thải ra và làm xẹp xuống khi cửa van mở ra , tránh để đệm van và vòm lõi van tiếp xúc khiến cho bị mài mòn , tăng tuổi thọ đáng kể cho hệ thống này , thông qua đối với trang bị và xử lý đặc biệt của van và chất liệu của vòng kín và với lõi van và bề mặt bên trông hốc , có thể sử dụng trong các điều kiện môi trường khác nhau ( chịu nhiệt cao , chịu được cao áp , chịu mài mòn , chịu ăn mòn ) . tính năng của van đỉnh tròn khá ổn định và đáng tin cậy , có thể kết hợp sử dụng với hệ thống , và cũng có thể xem như 1 sản phẩm độc lập để cung cấp cho khách hàng .

Đặc điểm của van đỉnh tròn

• Sau khi cửa van mở ra , vật liệu bên trong nòng có thể đi qua dễ dàng;
• Khi cửa van mở ra và đóng lại thì chỉ cần quay 90 độ;
• Khi cửa van mở và đóng thì vòm và đệm van không trực tiếp tiếp xúc;
• vòm kín bơm khí rất chặt chẽ , có thể cắt đoạn dòng vật liệu , và cũng có thể đảm bảo độ kín cao;
• Nhiệt độ của chất liệu vật liệu nằm trong phạm vi từ -20 ℃ đến 480 ℃;
• chỉ cần xử lý nhẹ lõi van và bề mặt hốc của van , có thể vận chuyển các loại vật liệu các nhau；
• Tính năng đáng tin cậy , có thể liên tục vận hành 1 triệu lần；

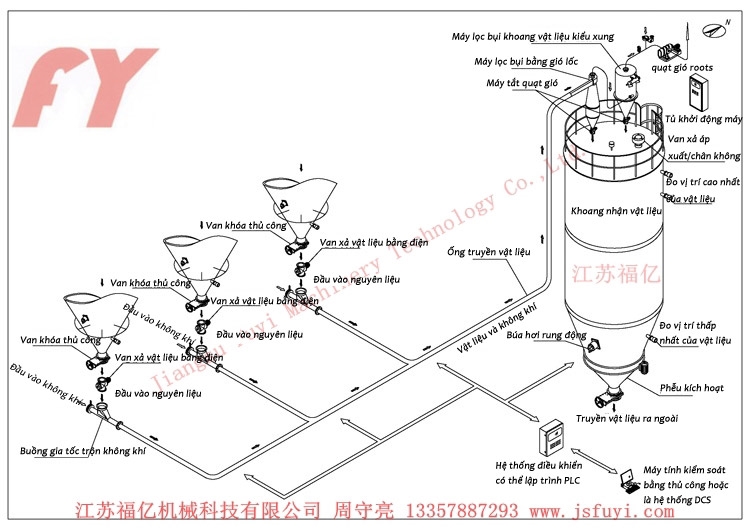

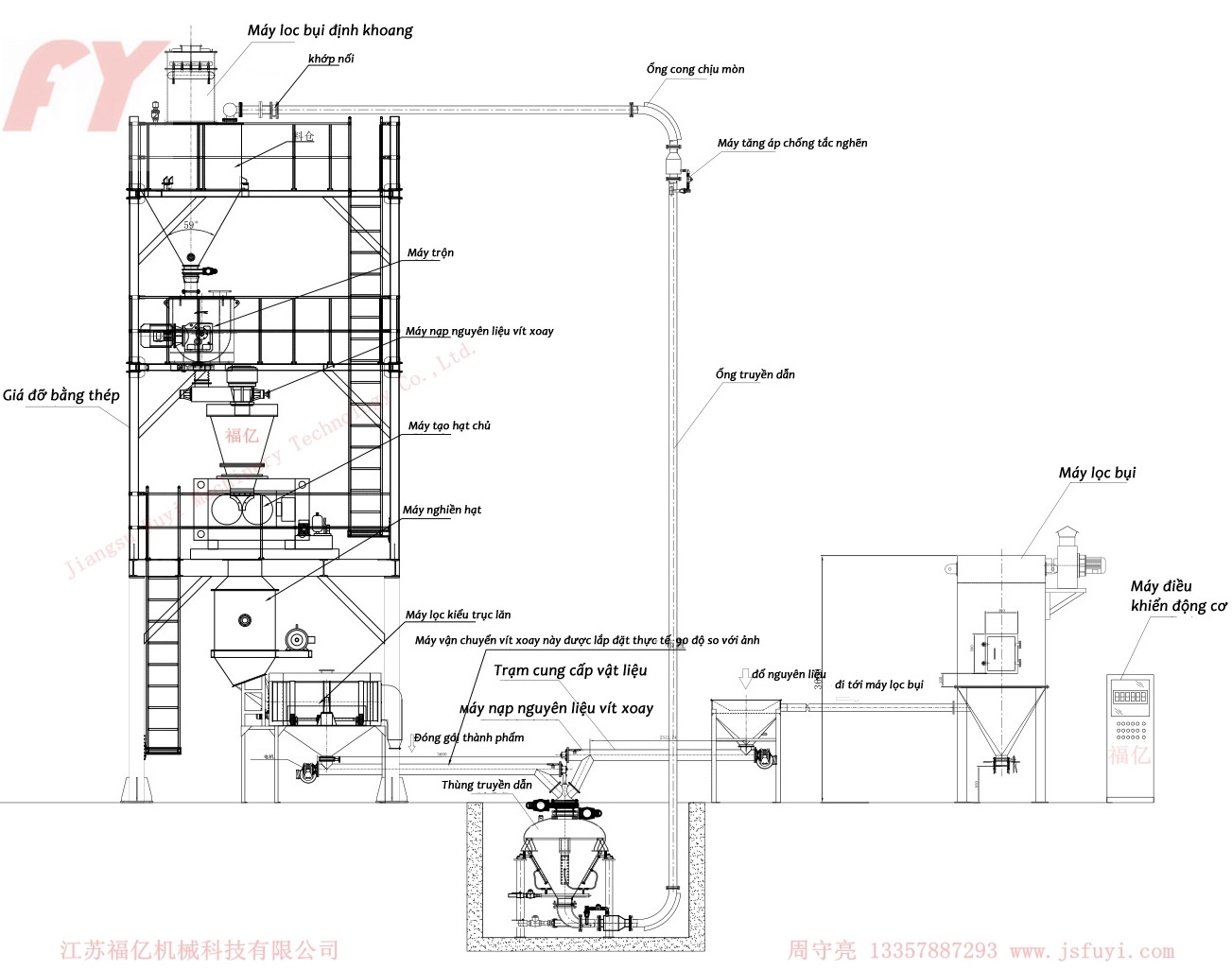

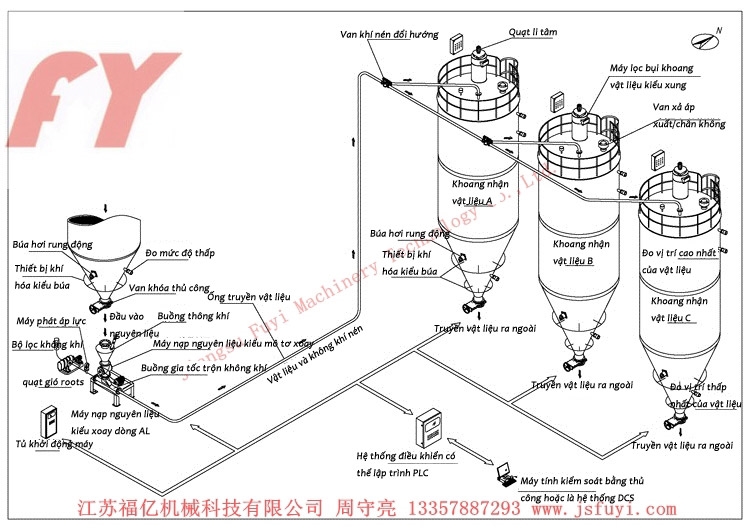

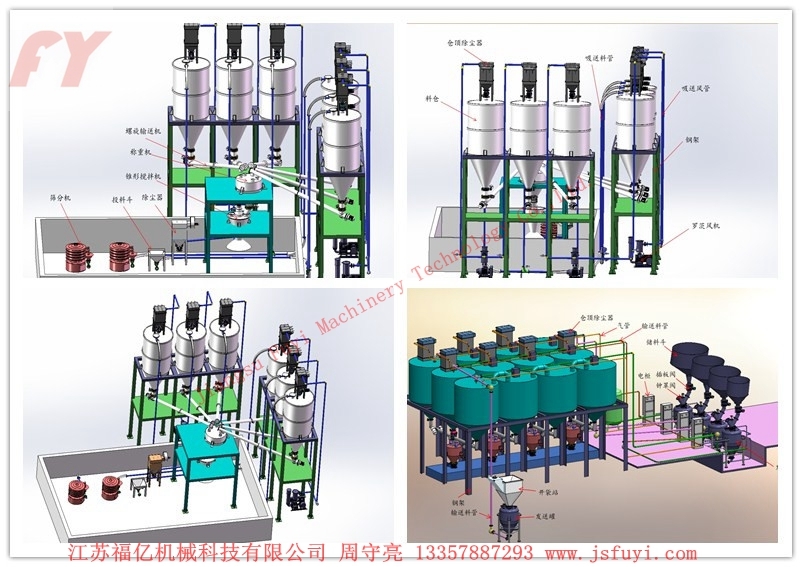

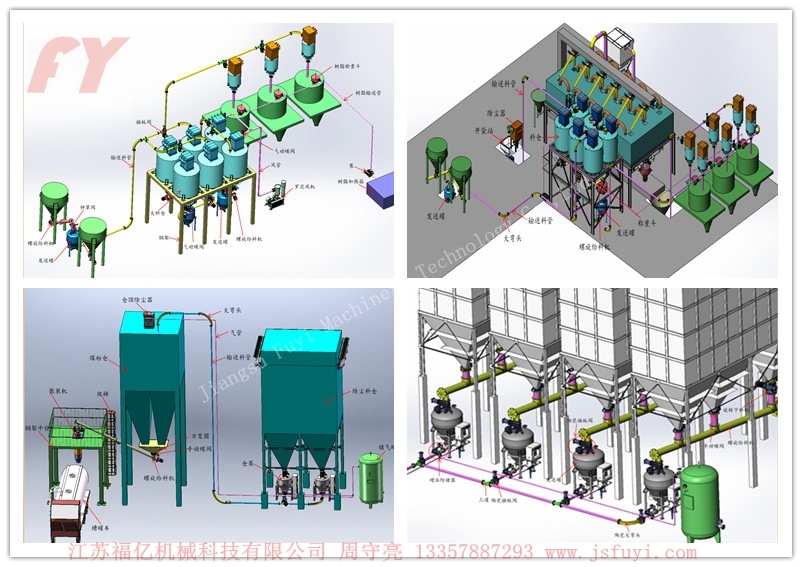

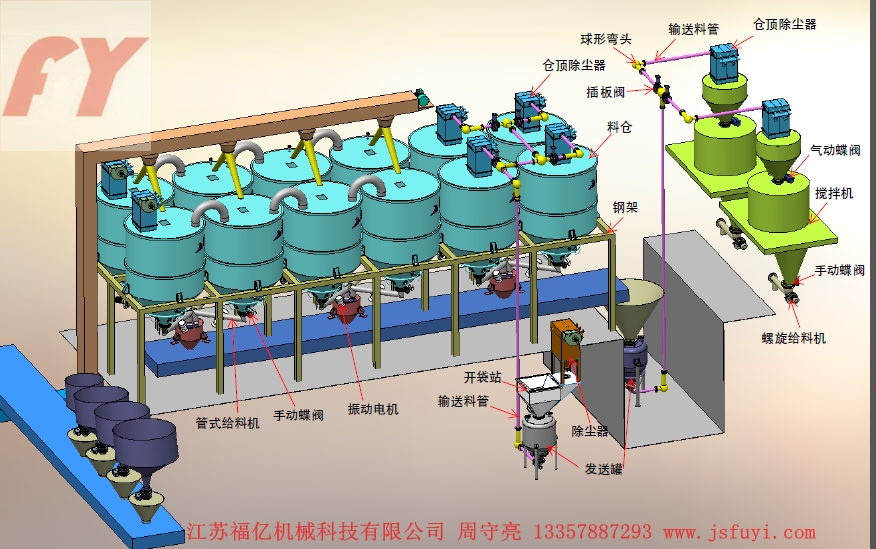

Sơ đồ lưu trình vận chuyển lực khí
